Hikrobot SC5000X Smart Kamera MV-SC5020XC-06M-WBN
- Auflösung:
- 2 MP
- Auflösung (H x B):
- 1600 × 1216
- Framerate:
- 100 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1/2.53"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP67
- Objektivanschluss:
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Hikrobot SC5000X Smart Kamera MV-SC5020XC-06M-WBN ist mit einem 6-mm-Weitwinkel-M12-Objektiv ausgestattet und erfasst auf engem Raum ein großes Sichtfeld – prädestiniert für kompakte Roboterzellen, Nahfeld-Inspektionen und Anwendungen mit sehr kurzen Arbeitsabständen. Der 2-MP-Global-Shutter-Sensor (1600 × 1216 px, 100 fps) liefert scharfe Bilder auch bei schnellen Bewegungen.
Die Vision Master Platform mit integriertem Deep-Learning-Modul unterstützt über 160 Bildverarbeitungsalgorithmen – von klassischen Methoden bis zu modernen KI-Verfahren. Das ermöglicht Anwendungen wie OCR-Texterkennung, Objektidentifikation und Fehlerkennung ohne externe Verarbeitungseinheit.
Dank der drehbaren Kabelaustrittsbaugruppe und des robusten Gehäuses mit Schutzart IP67 ist die Kamera für den rauen Industrieeinsatz ausgelegt. Die modularen Beleuchtungskomponenten – inklusive Mehrfarb-Lichtquellen und erweiterter Hochleistungsbeleuchtung – lassen sich flexibel kombinieren, ergänzt durch einen HDR-Algorithmus für stabile Bildqualität auch bei schwierigen Lichtverhältnissen.
Die Kommunikation erfolgt über Gigabit-Ethernet und unterstützt Protokolle wie PROFINET, EtherNet/IP, Modbus, TCP/UDP sowie RS-232 – für eine nahtlose Integration in bestehende Steuerungs- und Automatisierungssysteme.
Technische Daten
| Artikelnummer | MV-SC5020XC-06M-WBN |
|---|---|
| Typ | SC5000X series Smart Camera，2MP，Color, M12-06mm focal length |
| Funktionsmodul | Vision Master Platform (include deep learning module) |
| Kommunikationsprotokoll | TCP, UDP, Modbus, Serial Port, PROFINET, EtherNet/IP, Fins, MC, FTP, etc. |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1/2.53" |
| Auflösung | 1600 × 1216 |
| Max. Bildrate | 100 fps |
| Gain (Verstärkung) | 0 dB to 37 dB |
| Belichtungszeit | 15 μs to 1 sec |
| Pixelformat | Mono 8, RGB 8 |
| Mono/Farbe | Color |
| Speicher | 8 GB |
| Speicherplatz | 64 GB |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 12-pin M12 connector provides power and I/O, including opto-isolated input × 3 (Line 0/1/2), opto-isolated output × 3 (Line 3/4/5), and RS-232 × 1 |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg. 12.3 W @ 24 VDC (with included light source on) Max. 48 W @ 24 VDC (with included light source on) |
| Objektivanschluss | M12-mount, mechanical focusing |
| Brennweite | 6 mm |
| Objektivdeckel | Half polarization lens cap by default. Transparent or full polarization lens cap is optional. |
| Lichtquelle | White light source by default. Red, blue, or IR light source is optional. |
| Anzeige | Power indicator (PWR), network indicator (LNK), and user-defined indicator (U1/U2) |
| Abmessungen | Straight angle: 112.3 mm × 54 mm × 60.2 mm (4.4" × 2.1" × 2.4") Right angle: 88.7 mm × 54 mm × 82.5 mm (3.5" × 2.1" × 3.2") |
| Gewicht | Approx. 370 g (0.8 lb.) |
| Schutzklasse | IP67 (under proper installation of waterproof lens cap) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Zertifizierung | CE, KC |

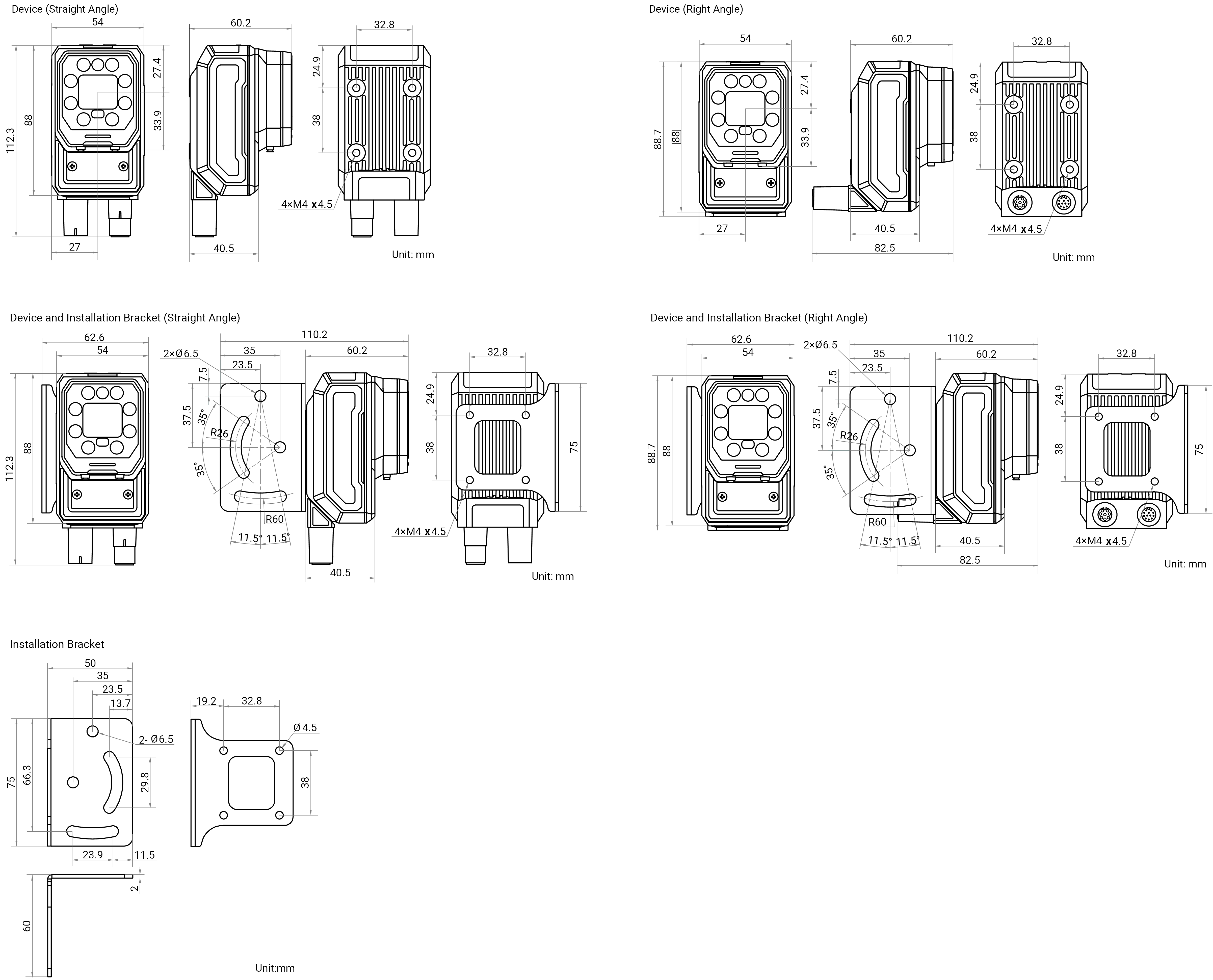

Maßzeichnung
