Hikrobot SC5000X Smart Kamera MV-SC5020XM-00C-NNN
- Auflösung:
- 2 MP
- Auflösung (H x B):
- 1600 × 1216
- Framerate:
- 100 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Monochrom
- Sensorgröße:
- 1/2.53"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP67
- Objektivanschluss:
- C-Mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Hikrobot SC5000X Smart Kamera MV-SC5020XM-00C-NNN bietet 2-MP-Monochrombetrieb (1600 × 1216 px, 100 fps) mit C-Mount-Anschluss für maximale Anwendungsflexibilität. Der Monochromsensor liefert höheren Kontrast und bessere Lichtempfindlichkeit als Farbkameras – ideale Basis für maßgeschneiderte Inspektionssysteme mit individuell ausgewählter Optik. Die Vision Master KI verarbeitet alle Bilder direkt in der Kamera ohne externen Rechner.
Die Vision Master Platform mit integriertem Deep-Learning-Modul unterstützt über 160 Bildverarbeitungsalgorithmen – von klassischen Methoden bis zu modernen KI-Verfahren. Das ermöglicht Anwendungen wie OCR-Texterkennung, Objektidentifikation und Fehlerkennung ohne externe Verarbeitungseinheit.
Dank der drehbaren Kabelaustrittsbaugruppe und des robusten Gehäuses mit Schutzart IP67 ist die Kamera für den rauen Industrieeinsatz ausgelegt. Die modularen Beleuchtungskomponenten – inklusive Mehrfarb-Lichtquellen und erweiterter Hochleistungsbeleuchtung – lassen sich flexibel kombinieren, ergänzt durch einen HDR-Algorithmus für stabile Bildqualität auch bei schwierigen Lichtverhältnissen.
Die Kommunikation erfolgt über Gigabit-Ethernet und unterstützt Protokolle wie PROFINET, EtherNet/IP, Modbus, TCP/UDP sowie RS-232 – für eine nahtlose Integration in bestehende Steuerungs- und Automatisierungssysteme.
Technische Daten
| Artikelnummer | MV-SC5020XM-00C-NNN |
|---|---|
| Typ | SC5000X series Smart Camera，2MP，Mono, C-Mount |
| Funktionsmodul | Vision Master Platform (include deep learning module) |
| Kommunikationsprotokoll | TCP, UDP, Modbus, Serial Port, PROFINET, EtherNet/IP, Fins, MC, FTP, etc. |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1/2.53" |
| Auflösung | 1600 × 1216 |
| Max. Bildrate | 100 fps |
| Gain (Verstärkung) | 0 dB to 37 dB |
| Belichtungszeit | 15 μs to 1 sec |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| Speicher | 8 GB |
| Speicherplatz | 64 GB |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 12-pin M12 connector provides power and I/O, including opto-isolated input × 3 (Line 0/1/2), opto-isolated output × 3 (Line 3/4/5), and RS-232 × 1 |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg. 10 W @ 24 VDC Max. 14.4 W @ 24 VDC |
| Objektivanschluss | C-mount |
| Objektivdeckel | Transparent lens cap |
| Lichtquelle | Not included |
| Anzeige | Power indicator (PWR), network indicator (LNK), and user-defined indicator (U1/U2) |
| Abmessungen | Straight angle: 112.3 mm × 54 mm × 110 mm (4.4" × 2.1" × 4.3") Right angle: 88.7 mm × 54 mm × 110 mm (3.5" × 2.1" × 4.3") |
| Gewicht | Approx. 370 g (0.8 lb.) |
| Schutzklasse | IP67 (under proper installation of waterproof lens cap) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z)* |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions)* |
| Zertifizierung | CE, KC |

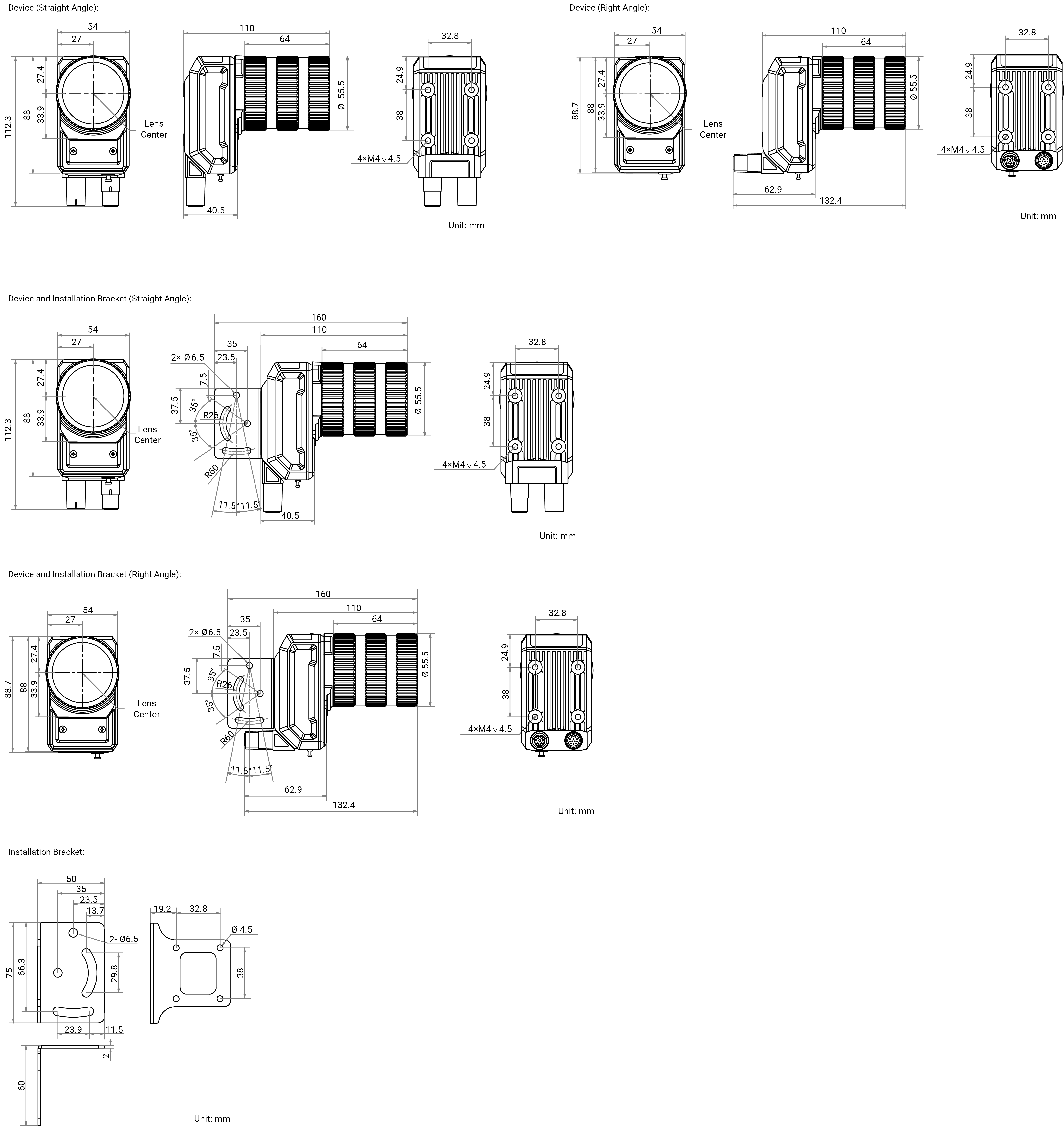

Maßzeichnung
