HikRobot Smart Kamera MV-SC6016C-12M-XBN
- Auflösung:
- 1,6 MP
- Auflösung (H x B):
- 1408 × 1024
- Framerate:
- 120 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1/2.9"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP67
- Objektivanschluss:
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die HikRobot Smart Kamera MV-SC6016C-12M-XBN verbindet einen 1,6-Megapixel-CMOS-Farbsensor mit einem festen 12-mm-M12-Objektiv und integrierter Vierfach-Farbbeleuchtung. Das 12-mm-Objektiv liefert ein ausgewogenes Sichtfeld für mittlere Inspektionsabstände und ist bevorzugt bei Anwendungen in der Elektronikindustrie, Qualitätssicherung und Maschinenbauinspektion einzusetzen.
Die softwaregesteuerte Lichtquelle (Rot, Grün, Blau, Weiß) ermöglicht dynamische Beleuchtungsszenarien ohne zusätzliche Hardware. Die Kamera erreicht bis zu 120 fps bei voller Auflösung von 1408 × 1024 Pixeln und bietet damit die nötige Geschwindigkeit für getaktete Produktionsprozesse.
Die Gigabit-Ethernet-Schnittstelle (1000 Mbit/s) ermöglicht eine stabile Datenübertragung über bis zu 100 m. Erweiterte Schnittstellen wie VGA und USB-Host erlauben den Anschluss von Monitoren und Peripheriegeräten. Der 17-polige M12-Stecker fasst Stromversorgung, optisch isolierte Ein-/Ausgänge, RS-232 und Lichtquellenausgang in einem einzigen Stecker zusammen.
Das robuste Gehäuse mit Schutzart IP67 (under proper installation of waterproof lens cap) ist für den industriellen Dauerbetrieb ausgelegt. Die kompakten Abmessungen von 77 mm × 98 mm × 115.7 mm (3.0" × 3.9" × 4.6") und ein Gewicht von Ca. 750 g (1.7 lb.) ermöglichen die Integration auch in beengte Maschinenkonstruktionen. Betriebstemperaturbereich: 0 °C bis 50 °C, Lagertemperatur: –30 °C bis 70 °C.
SC6000 Serie KI-Smart-Kamera, 1.6MP, Farbe, M12-12mm Brennweite, Mehrfarb-Lichtquelle
- Setzt KI-Deep-Learning-Algorithmen ein: OCR, Objekterkennung, Fehlererkennung u.v.m.
- Integriert Vision Master Plattform mit über 140 Algorithmen – kein externer PC erforderlich
- Integrierte RGBW-Mehrfarb-Lichtquelle, softwaregesteuert umschaltbar
- Mehrere Schnittstellen: GigE, VGA, USB-Host, RS-232, M12-I/O-Stecker
- Unterstützt TCP, UDP, MODBUS, PROFINET, EtherNet/IP und weitere Protokolle
- Status-LEDs (PWR, LNK, STS, U1/U2) erleichtern Diagnose und Inbetriebnahme
- Schutzart IP67 für dauerhaften Betrieb in anspruchsvollen Industrieumgebungen
HikRobot SC6000-Serie KI-Smart-Kamera
Die HikRobot SC6000-Serie vereint leistungsfähige KI-Bildverarbeitung und flexible Hardware in einem kompakten Gehäuse. Auf der eingebetteten Vision Master Plattform mit über 140 Algorithmen lassen sich Positionierung, Messung, Identifikation und Fehlererkennung ohne externen Computer lösen. Sie ist die erste Wahl für vollständig integrierte Ein-Kamera-Bildverarbeitungssysteme.
Umfangreiche KI-Funktionen – ideal für industrielle Anwendungen
Unterstützt mehrere Trigger-Modi und Ereignisausgänge, kompatibel mit PROFINET, EtherNet/IP, MODBUS und weiteren Industrieprotokollen für einfache SPS-Integration.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
Technische Daten
| Artikelnummer | MV-SC6016C-12M-XBN |
|---|---|
| Typ | SC6000 Series Smart Camera，1.6MP，Color，M12-12mm focal length，Multi-color light source |
| Funktionsmodul | Vision Master Platform (include deep learning module) |
| Kommunikationsprotokoll | TCP, UDP, MODBUS, Serial Port, PROFINET, EtherNet/IP, Fins, MC, FTP, etc. |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1/2.9" |
| Auflösung | 1408 × 1024 |
| Max. Bildrate | 120 fps |
| Gain (Verstärkung) | 0 dB to 15 dB |
| Belichtungszeit | 25 μs to 30000 μs |
| Pixelformat | Mono 8, RGB 8 |
| Mono/Farbe | Color |
| Speicher | 8 GB |
| Speicherplatz | 64 GB |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 17-pin M12 connector provides power and I/O, including opto-isolated input × 2 (Line 0/1), opto-isolated output × 2 (Line 4/5), configurable non-isolated input/output × 2 (Line 2/3), RS-232 × 1, and light source output (max. 30 W) × 1 |
| Erweiterte Schnittstelle | VGA × 1, and USB host × 1 |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | External light source and built-in light source cannot be used at the same time Avg. 12 W @ 24 VDC (with no external light source and the built-in light source disabled) Avg. 42 W @ 24 VDC (with external light source) Avg. 16.6 W @ 24 VDC (built-in light source is enabled) Max. 18 W @ 24 VDC (with no external light source and the built-in light source disabled) Max. 48 W @ 24 VDC (with external light source or the built-in light source enabled) |
| Objektivanschluss | M12-mount, mechanical focus |
| Brennweite | 12 mm |
| Lichtquelle | Red light, green light, blue light, white light (switching by software) |
| Anzeige | Power indicator (PWR), network indicator (LNK), status indictor (STS), and user-defined indicator (U1/U2) |
| Abmessungen | 77 mm × 98 mm × 115.7 mm (3.0" × 3.9" × 4.6") |
| Gewicht | Approx. 750 g (1.7 lb.) |
| Schutzklasse | IP67 (under proper installation of waterproof lens cap) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Zertifizierung | CE, KC |

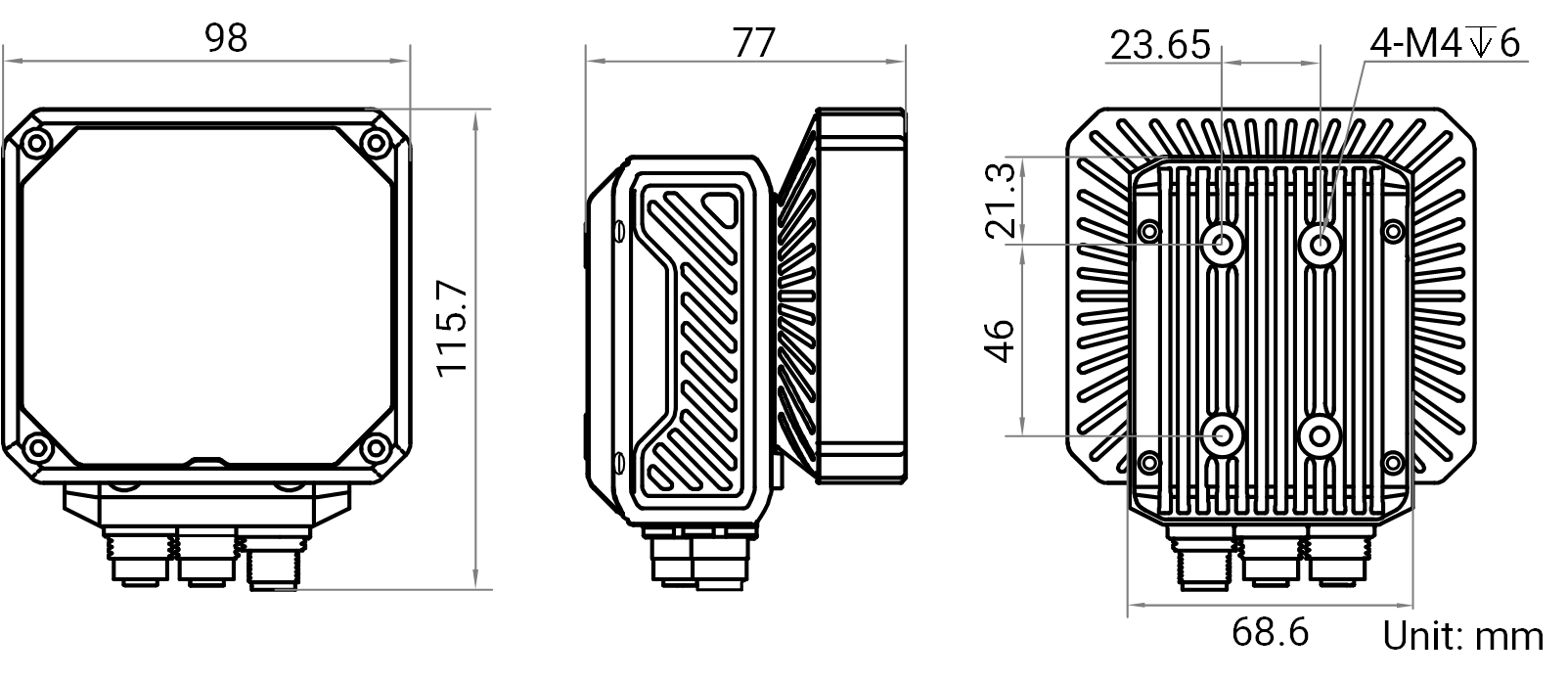

Maßzeichnung
