HikRobot Vision Sensor MV-SC1003M-03S-WBN-NR
- Auflösung:
- 0,3 MP
- Auflösung (H x B):
- 640 × 480
- Framerate:
- 15 fps
- Schnittstelle:
- Fast Ethernet
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/6"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP54
- Objektivanschluss:
- M5.8-mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Der HikRobot Vision Sensor MV-SC1003M-03S-WBN-NR gehört zur kompakten SC1000-Serie und verbindet die Leistungsfähigkeit industrieller Bildverarbeitung mit der Einfachheit eines klassischen Sensors. Mit 0,3 MP Auflösung (640 × 480), Brennweite 3,1 mm und einem fest eingestellten Arbeitsabstand von 120 mm liefert er stabile, reproduzierbare Ergebnisse direkt am Einbauort.
Der integrierte CMOS-Sensor mit Global Shutter und eine Bildrate von 15 fps ermöglichen präzise Aufnahmen auch von schnell bewegten Objekten. Die LED-Zielführung erleichtert die Ausrichtung erheblich. Als Monochrom-Sensor konzentriert sich das Gerät auf kontrastreiche Graubildanalyse – optimal für Anwesenheits-, Zähl- und Maßprüfungen.
Dank Modbus, EtherNet/IP und PROFINET lässt sich der Sensor nahtlos in bestehende SPS-Topologien einbinden. Die geführte Bedienoberfläche (SCMVS) erfordert keine Programmierkenntnisse – Lösungen lassen sich direkt am Touchscreen konfigurieren und überwachen. Bis zu 8 Lösungen mit je 40 Modulen können gespeichert werden.
Das ultraflache Gehäuse (38 × 38 × 19 mm, ca. 40 g) passt in nahezu jeden Einbauraum. Schutzklasse IP54 und ein Betriebstemperaturbereich von 0–50 °C sorgen für dauerhaften Einsatz in industriellen Produktionslinien.
Technische Daten
| Artikelnummer | MV-SC1003M-03S-WBN-NR |
|---|---|
| Typ | SC1000 series Vision Sensor，0.3MP，Mono，3mm focal length，focus 120mm |
| Vision-Tool | Measurement: P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness analysis, L2L angle, diameter measurement, and line angle Existence: Anomaly judge, spot existence, edge existence, contour existence, circle existence, and line existence Count: Spot count, edge count, and contour count Recognition: Category recognition, and classification registration Logic: Calculator, logic judge, condition judge, combination judge, and format output Location: Fixture |
| Lösungskapazität | Supports solution importing and exporting, and up to 8 solutions and 40 modules can be stored. |
| Kommunikationsprotokoll | Modbus, EtherNet/IP, PROFINET, FTP, UDP, TCP client, TCP server, Serial Port, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 3.74 μm × 3.74 μm |
| Sensorgröße | 1/6" |
| Auflösung | 640 × 480 |
| Max. Bildrate | 15 fps |
| Gain (Verstärkung) | 1 dB to 23 dB |
| Belichtungszeit | 60 μs to 7000 μs |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | Green terminal provides power, digital I/O, and serial port, including input signal × 1 (Line 0), output signal × 1 (Line 1), and RS-232 × 1. Supports triggering device via pressing top trigger button. |
| Stromversorgung | 12 VDC to 24 VDC |
| Leistungsaufnahme | Avg. 1.5 W @ 12 VDC Max. 3 W @ 12 VDC |
| Objektivanschluss | M5.8-mount |
| Brennweite | 3.1 mm |
| Arbeitsabstand | 120 mm |
| Objektivdeckel | Transparent lens cap |
| Lichtquelle | White LED |
| Zielsystem | 1 LED |
| Anzeige | Power indicator (PWR), result indicator (OK/NG) |
| Abmessungen | 38 mm × 38 mm × 19 mm (1.5" × 1.5" × 0.7") |
| Gewicht | Approx. 40 g (0.09 lb.) without cable |
| Schutzklasse | IP54 |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only: 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only: 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |

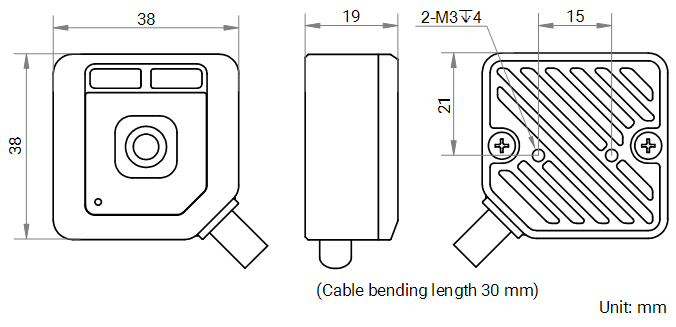

Maßzeichnung
