Hikrobot
HikRobot Vision Sensor MV-SC1008M-05S-WBN-SR
- Auflösung:
- 0,8 MP
- Auflösung (H x B):
- 1024 × 768
- Framerate:
- 15 fps
- Schnittstelle:
- Fast Ethernet
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/5"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP54
- Objektivanschluss:
- M5-mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Der HikRobot Vision Sensor MV-SC1008M-05S-WBN-SR verbindet die hohe 0,8 MP-Bildauflösung (1024 × 768) des SC1008M mit einem erweiterten Arbeitsabstand von 240 mm – ideal für Inspektionsaufgaben, bei denen der Sensor nicht unmittelbar am Objekt montiert werden kann.
Der Kreuzlaser liefert eine präzise visuelle Ausrichtungshilfe, während der CMOS Global Shutter bei 15 fps bewegungsfreie Bilder selbst auf schnellen Transportbändern sicherstellt. Die eingebetteten KI-Algorithmen erkennen Anomalien, Konturen und Abstände ohne externe Recheneinheit.
Mit Unterstützung für EtherNet/IP, PROFINET, Modbus, TCP/IP, MELSEC/SLMP und Keyence KV lässt sich der Sensor in nahezu jede bestehende Automatisierungsumgebung integrieren. Die mitgelieferte SCMVS-Software vereinfacht die Einrichtung durch geführte Assistent-Dialoge erheblich.
Kompakte Abmessungen von 38 × 38 × 19 mm, ein Gewicht von nur ca. 40 g und Schutzklasse IP54 ermöglichen die Integration in enge Maschinenrahmen sowie den Betrieb unter industriellen Umgebungsbedingungen.
Technische Daten
| Artikelnummer | MV-SC1008M-05S-WBN-SR |
|---|---|
| Typ | SC1000 series Vision Sensor，0.8MP，Mono，5mm focal length，focus 240mm |
| Vision-Tool | Measurement: P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness analysis, L2L angle, diameter measurement, and line angle Existence: Anomaly judge, spot existence, edge existence, contour existence, circle existence, and line existence Count: Spot count, edge count, and contour count Recognition: Category recognition, and classification registration Logic: Calculator, logic judge, condition judge, combination judge, and format output Location: Fixture |
| Lösungskapazität | Supports solution importing and exporting, and up to 8 solutions and 40 modules can be stored. |
| Kommunikationsprotokoll | Modbus, EtherNet/IP, PROFINET, FTP, UDP, TCP client, TCP server, Serial Port, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 2.7 μm × 2.7 μm |
| Sensorgröße | 1/5" |
| Auflösung | 1024 × 768 |
| Max. Bildrate | 15 fps |
| Gain (Verstärkung) | 1 dB to 15 dB |
| Belichtungszeit | 60 μs to 7000 μs |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | Green terminal provides power, digital I/O, and serial port, including input signal × 1 (Line 0), output signal × 1 (Line 1), and RS-232 × 1. Supports triggering device via pressing top trigger button. |
| Stromversorgung | 12 VDC to 24 VDC |
| Leistungsaufnahme | Avg. 1.5 W @ 12 VDC Max. 3 W @ 12 VDC |
| Objektivanschluss | M5-mount |
| Brennweite | 4.9 mm |
| Arbeitsabstand | 240 mm |
| Objektivdeckel | Transparent lens cap |
| Lichtquelle | White LED |
| Zielsystem | Cross laser |
| Anzeige | Power indicator (PWR), result indicator (OK/NG) |
| Abmessungen | 38 mm × 38 mm × 19 mm (1.5" × 1.5" × 0.7") |
| Gewicht | Approx. 40 g (0.09 lb.) without cable |
| Schutzklasse | IP54 |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only: 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only: 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |

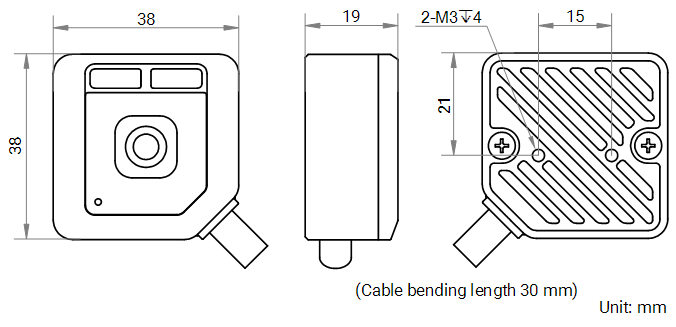

Maßzeichnung
