HikRobot Vision Sensor MV-SC2004EM-06S-WBN-Mini
- Auflösung:
- 0,4 MP
- Auflösung (H x B):
- 704 × 540
- Framerate:
- 60 fps
- Schnittstelle:
- Fast Ethernet
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/2.9"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP65
- Objektivanschluss:
- M10-mount
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Der HikRobot MV-SC2004EM-06S-WBN-Mini ist ein kompakter Vision Sensor der SC2000E Mini-Serie mit 0,4 MP Auflösung (704 × 540 Pixel), 6,72 mm Brennweite und M10-Objektivfassung. Das kleinere Gehäuse ermöglicht den Einsatz auch in beengten Montageverhältnissen auf der Produktionslinie.
Mit 60 fps, Global Shutter und integrierter weißer LED-Beleuchtung (× 4) liefert der Sensor zuverlässige Inspektionsergebnisse bei schnellen Produktionsprozessen. Die SCMVS-Software vereinfacht die Einrichtung und bietet vielfältige Vision-Tools für Existenz-, Maß- und Erkennungsaufgaben.
Dank IP65-Schutzart, Betriebstemperatur von 0 °C bis 50 °C und Unterstützung von PROFINET, Modbus, EtherNet/IP sowie weiteren Protokollen integriert sich der MV-SC2004EM-06S-WBN-Mini nahtlos in moderne Automatisierungssysteme.
Technische Daten
| Artikelnummer | MV-SC2004EM-06S-WBN-MINI |
|---|---|
| Typ | SC2000E series mini vision sensor，0.4MP，Mono，6mm focal length |
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, greyscale size, edge width measurement, width measurement, brightness average value, L2L angle, diameter measurement, and line angle Existence: Anomaly judge, spot existence, edge existence, contour existence, pattern existence, circle existence, and line existence Count: Spot count, edge count, contour count, and pattern count Recognition: Category recognition, classification registration, and OCR Logic: Calculator, logic judge, condition judge, combination judge, format output, If module, and character comparison Location: Fixture |
| Lösungskapazität | Supports solution importing and exporting, up to 8 solutions and 40 modules can be stored. |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 6.9 μm × 6.9 μm |
| Sensorgröße | 1/2.9" |
| Auflösung | 704 × 540 |
| Max. Bildrate | 60 fps |
| Gain (Verstärkung) | 0 dB to 15 dB |
| Belichtungszeit | 16 μs to 1 sec |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 17-pin M12 connector provides power, Ethernet, serial port, and digital I/O, including non-isolated input × 1 (Line 2), non-isolated output × 1 (Line 3), configurable non-isolated I/O × 2 (Line 0/1), RS-232 × 1, and external button input × 1 (BUTTON) Output signals support NPN only. |
| Stromversorgung | 12 VDC to 24 VDC |
| Leistungsaufnahme | Avg. 4 W @ 24 VDC Max. 11 W @ 24 VDC |
| Objektivanschluss | M10-mount, adjusting focus manually supported |
| Brennweite | 6.72 mm |
| Objektivdeckel | Transparent lens cap |
| Lichtquelle | White LED lamp × 4 |
| Anzeige | Power indicator (PWR), network indicator (LNK), and status indicator (STS) |
| Abmessungen | 46 mm × 38 mm × 25 mm (1.8" × 1.5" × 1.0") |
| Gewicht | Approx. 160 g (0.4 lb.) |
| Schutzklasse | IP65 |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only: 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only: 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |

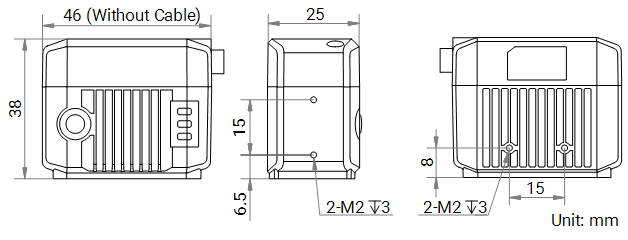

Maßzeichnung
