HikRobot Vision Sensor MV-SC2023XC-16M-WBN
- Auflösung:
- 2,4 MP
- Auflösung (H x B):
- 1920 × 1280
- Framerate:
- 75 fps
- Schnittstelle:
- Fast Ethernet
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1/3.52"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP65
- Objektivanschluss:
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Der HikRobot MV-SC2023XC-16M-WBN ist ein leistungsstarker Vision Sensor der SC2023X-Serie mit 2,4 MP Auflösung (1920 × 1280 Pixel) und Farb 75 fps. Er kombiniert Bilderfassung, Verarbeitung und Kommunikation in einem kompakten Gehäuse und bietet dank mechanischen Autofokus maximale Flexibilität beim Einrichten.
Die integrierte SCMVS-Software stellt zahlreiche Vision-Tools bereit – von Maß- und Existenzprüfung über Zählaufgaben bis hin zu Erkennung und OCR. Bis zu 16 Lösungen und 40 Module können gespeichert werden, was einen schnellen Wechsel zwischen verschiedenen Prüfprogrammen ermöglicht.
Mit IP65-Schutzklasse, einem Betriebstemperaturbereich von 0 °C bis 50 °C und Unterstützung für PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS und Keyence KV ist der MV-SC2023XC-16M-WBN optimal für anspruchsvolle industrielle Umgebungen geeignet.
Technische Daten
| Artikelnummer | MV-SC2023XC-16M-WBN |
|---|---|
| Typ | SC2000X series vision sensor，2.4MP，Color，16mm focal length |
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness analysis, L2L angle, color measurement, color size, diameter measurement, line angle Existence: Existence detection, anomaly judge, spot existence, edge existence, contour existence, pattern existence, circle existence, line existence Count: Learning-based count, spot count, edge count, contour count, pattern count, color count Recognition: Multi-object count, category recognition, code recognition, OCR, color contrast, color recognition Logic: Calculator, if module, logic judge, condition judge, string comparison, combination judge, format output Defect detection: Anomaly detection Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture |
| Lösungskapazität | Supports solution importing and exporting, up to 16 solutions and 40 modules can be stored. |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 2.2 μm × 2.2 μm |
| Sensorgröße | 1/3.52" |
| Auflösung | 1920 × 1280 |
| Max. Bildrate | 75 fps |
| Gain (Verstärkung) | 0 dB to 48 dB |
| Belichtungszeit | 36 μs to 100 ms |
| Pixelformat | Mono 8, RGB 8 |
| Mono/Farbe | Color |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 17-pin M12 connector provides power and I/O, including isolated input (Line 0/1) × 2, isolated output (Line 2/3) × 2, RS-232 × 1 Supports device triggering via pressing side button. |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg.: 5 W @ 24 VDC (light source enabled) Max.: 12 W @ 24 VDC (light source enabled) |
| Objektivanschluss | M12-mount, mechanical autofocus supported |
| Brennweite | 16 mm |
| Objektivdeckel | Transparent lens cap by default. Half-polarized and fully-polarized caps are optional. |
| Lichtquelle | White light by default. Red, blue, IR, UV, and two-color (red/blue) lights are optional. |
| Zielsystem | 2 green LED lights |
| Anzeige | Power indicator (PWR), network indicator (LNK), result indicator (OK/NG), user-defined indicator (U1) |
| Abmessungen | Straight angle: 72.7 mm × 31.5 mm × 41 mm (2.9" × 1.2" × 1.6") Right angle: 51.5 mm × 31.5 mm × 61 mm (2.0" × 1.2" × 2.4") |
| Gewicht | 118 g (0.3 lb.) |
| Schutzklasse | IP65 |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only: 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only: 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |

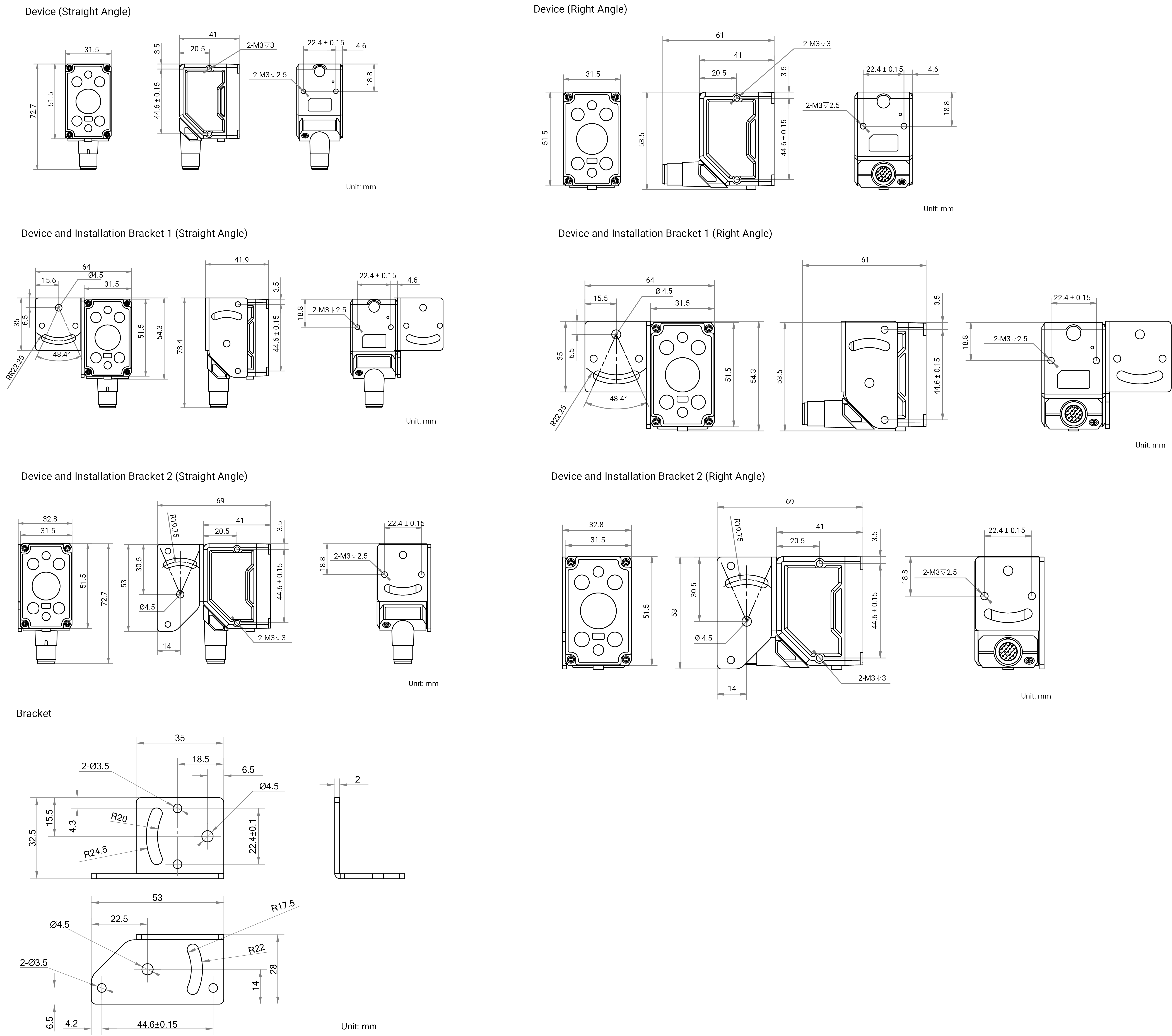

Maßzeichnung
