HikRobot Vision Sensor MV-SC3013XM-12M-WBN
- Auflösung:
- 1,3 MP
- Auflösung (H x B):
- 1216 × 1024
- Framerate:
- 60 fps
- Schnittstelle:
- Fast Ethernet
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/1.45"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP67
- Objektivanschluss:
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Der HikRobot SC3000X Vision Sensor MV-SC3013XM-12M-WBN gehört zur erweiterten SC3000X-Produktlinie und bietet mit seinem 1,3-MP-CMOS-Sensor (Global Shutter) eine Auflösung von 1216 × 1024 Pixeln bei bis zu 40 fps. Das ergonomische Gehäuse unterstützt sowohl geraden als auch abgewinkelten Anbau (80,1 mm × 43 mm × 44,3 mm), was flexible Integrationsmöglichkeiten bietet. Die mittlere 12-mm-Brennweite gewährleistet optimale Bilderfassung für die Inspektion bei mittleren Arbeitsabständen.
Die integrierte SCMVS-Software bietet ein breites Spektrum an Bildverarbeitungs-Tools: von präzisen Messwerkzeugen (P2P, P2L, Kantenmessung, Durchmesser) über Erkennungsalgorithmen (Mustererkennung, Code-Erkennung, OCR) bis hin zu Deep-Learning-Funktionen für Klassifizierung und Objekterkennung. Bis zu 32 Lösungen lassen sich speichern und bei Bedarf abrufen.
Der MV-SC3013XM-12M-WBN unterstützt eine Vielzahl industrieller Kommunikationsprotokolle: PROFINET, EtherNet/IP, Modbus TCP, RS-232, TCP/IP, UDP und FTP sowie MELSEC/SLMP, FINS und Keyence KV. Die 17-polige M12-Schnittstellenverbindung stellt Stromversorgung, Ethernet und digitale I/O (NPN/PNP) bereit. Mit Schutzklasse IP67 ist der Sensor für raue Industrieumgebungen ausgelegt.
Typische Einsatzgebiete des MV-SC3013XM-12M-WBN umfassen Anwesenheits- und Lageprüfung, Maßkontrolle, Bauteilzählung und Positioning in Montageprozessen. Dank integrierter Beleuchtung (14 LEDs, weißes Licht, wahlweise Rot/Blau/IR) und dem SCMVS-Softwarepaket ist der Sensor einfach in Betrieb zu nehmen – auch ohne tiefe Kenntnisse der Bildverarbeitungsprogrammierung.
Technische Daten
| Artikelnummer | MV-SC3013XM-12M-WBN |
|---|---|
| Typ | SC3000X series vision sensor，1.3MP，Mono，12mm focal length |
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness average value, L2L angle, diameter measurement, line angle Existence: Spot existence, edge existence, contour existence, pattern existence, circle existence, line existence, anomaly judge, existence detection Count: Spot count, edge count, contour count, pattern count, learning-based count Recognition: Multi-object count, code recognition, category recognition, classification registration, object registration, OCR, learning-based OCR, character horizontal stripe detection Logic: Calculator, if module, logic judge, format output, condition judge, character comparison, combination judge Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture Deep learning: DL classification, DL object detection Defect detection: Anomaly detection Industry tools: OCR and defect detection |
| Lösungskapazität | Supports importing and exporting project, up to 32 projects can be stored |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 6.9 μm × 6.9 μm |
| Sensorgröße | 1/1.45" |
| Auflösung | 1216 × 1024 |
| Max. Bildrate | 60 fps |
| Gain (Verstärkung) | 0 dB to 15 dB |
| Belichtungszeit | 6 μs to 1 sec |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 12-pin M12 connector provides power and I/O, including opto-isolated input (LINE 0/1/2) × 3, opto-isolated output (LINE 3/4/5) × 3, and RS-232 × 1 Supports triggering device via pressing top trigger button |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg. 7 W @ 24 VDC (light source enabled) Max. 22 W @ 24 VDC (light source enabled) |
| Objektivanschluss | M12-mount, mechanical autofocus supported |
| Brennweite | 12 mm |
| Objektivdeckel | Polarized + diffuser + full-transparent lens cap |
| Lichtquelle | White spot light source. Red/blue/IR point light source is optional |
| Zielsystem | 1 LED |
| Anzeige | 360° visual indicator |
| Abmessungen | Straight angle: 80.1 mm × 43 mm × 44.3 mm (3.2" × 1.7" × 1.7") Right angle: 58.5 mm × 43 mm × 65.4 mm (2.3" × 1.7" × 2.6") |
| Gewicht | Approx. 190 g (0.4 lb.) |
| Schutzklasse | IP67 (under proper installation of waterproof lens cap) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |

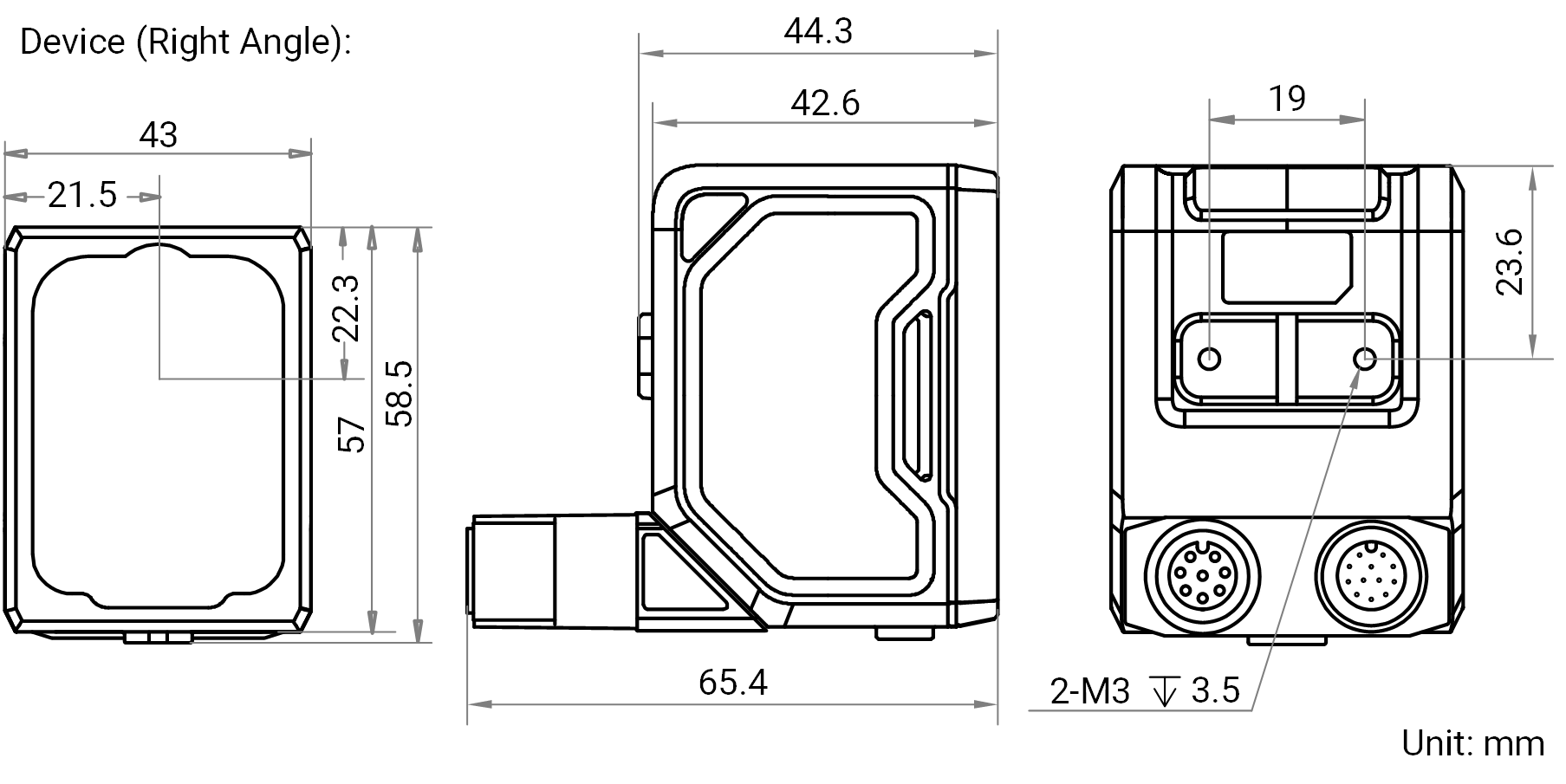

Maßzeichnung
