HikRobot Vision Sensor MV-SC3016M-06M-WBN
- Auflösung:
- 1,6 MP
- Auflösung (H x B):
- 1408 × 1024
- Framerate:
- 60 fps
- Schnittstelle:
- Fast Ethernet
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/2.9"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP67
- Objektivanschluss:
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Der HikRobot SC3000 Vision Sensor MV-SC3016M-06M-WBN integriert Bilderfassung, Bildverarbeitung und Kommunikation in einem kompakten Gerät (65,2 mm × 65,2 mm × 47 mm). Mit seinem 1,6-MP-CMOS-Sensor (Global Shutter) und der Weitwinkel-Brennweite für Nahbereich eignet er sich hervorragend für die kompakte Nahbereichsinspektion.
Die integrierte SCMVS-Software bietet ein breites Spektrum an Bildverarbeitungs-Tools: von präzisen Messwerkzeugen (P2P, P2L, Kantenmessung, Durchmesser) über Erkennungsalgorithmen (Mustererkennung, Code-Erkennung, OCR) bis hin zu Deep-Learning-Funktionen für Klassifizierung und Objekterkennung. Bis zu 32 Lösungen lassen sich speichern und bei Bedarf abrufen.
Der MV-SC3016M-06M-WBN unterstützt eine Vielzahl industrieller Kommunikationsprotokolle: PROFINET, EtherNet/IP, Modbus TCP, RS-232, TCP/IP, UDP und FTP sowie MELSEC/SLMP, FINS und Keyence KV. Die 17-polige M12-Schnittstellenverbindung stellt Stromversorgung, Ethernet und digitale I/O (NPN/PNP) bereit. Mit Schutzklasse IP67 ist der Sensor für raue Industrieumgebungen ausgelegt.
Typische Einsatzgebiete des MV-SC3016M-06M-WBN umfassen Anwesenheits- und Lageprüfung, Maßkontrolle, Bauteilzählung und Positioning in Montageprozessen. Dank integrierter Beleuchtung (14 LEDs, weißes Licht, wahlweise Rot/Blau/IR) und dem SCMVS-Softwarepaket ist der Sensor einfach in Betrieb zu nehmen – auch ohne tiefe Kenntnisse der Bildverarbeitungsprogrammierung.
Technische Daten
| Artikelnummer | MV-SC3016M-06M-WBN |
|---|---|
| Typ | SC3000 series vision sensor，1.6MP，Mono，6mm focal length |
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness average value, L2L angle, diameter measurement, line angle Existence: Spot existence, edge existence, contour existence, pattern existence, circle existence, line existence, anomaly judge, existence detection Count: Spot count, edge count, contour count, pattern count, learning-based count Recognition: Multi-object count, code recognition, category recognition, classification registration, object registration, OCR, learning-based OCR, character horizontal stripe detection Logic: Calculator, if module, logic judge, format output, condition judge, character comparison, combination judge Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture Deep learning: DL classification, DL object detection Defect detection: Anomaly detection Industry tools: OCR and defect detection;Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness average value, L2L angle, diameter measurement, line angle Existence: Spot existence, edge existence, contour existence, pattern existence, circle existence, line existence, anomaly judge, existence detection Count: Spot count, edge count, contour count, pattern count, learning-based count Recognition: Multi-object count, code recognition, category recognition, classification registration, object registration, OCR Logic: Calculator, if module, logic judge, format output, condition judge, character comparison, combination judge Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture Deep learning: DL classification, DL object detection Defect detection: Anomaly detection |
| Lösungskapazität | Supports importing and exporting project, up to 32 projects can be stored |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1/2.9" |
| Auflösung | 1408 × 1024 |
| Max. Bildrate | 60 fps |
| Gain (Verstärkung) | 0 dB to 15 dB |
| Belichtungszeit | 16 μs to 1 sec;35 μs to 1 sec |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 17-pin M12 connector provides power, Ethernet, digital I/O, and serial port: Input signal × 2 (Line 0/1), output signal × 3 (Line 5/6/7), bi-directional I/O × 3 (Line 2/3/4), and external button input × 1. Output signal can be set as NPN or PNP. |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg.: 13.8 W @ 24 VDC (light source enabled) Max.: 42 W @ 24 VDC (light source enabled) |
| Objektivanschluss | M12-mount, mechanical focus supported |
| Brennweite | 6 mm |
| Objektivdeckel | Transparent lens cap by default. Half-polarized or fully-polarized lens cap is optional. |
| Lichtquelle | 14 LEDs, white light by default. Red, blue or IR is optional. |
| Anzeige | Power indicator (PWR), network indicator (LNK), status indicator (STS), result indicator (OK/NG) |
| Abmessungen | 65.2 mm × 65.2 mm × 47 mm (2.6" × 2.6" × 1.9") |
| Gewicht | Approx. 280 g (0.6 lb.) |
| Schutzklasse | IP67 (under proper installation of lens and wiring) |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Bare device withstands 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Bare device withstands 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |

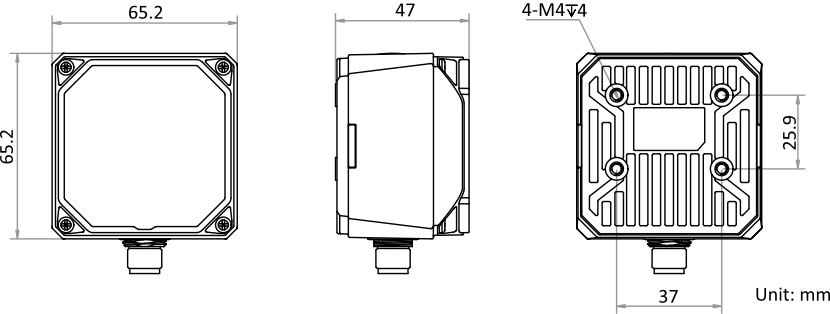

Maßzeichnung
