HikRobot Vision Sensor MV-SC3050XC-16M-WBN-S
- Auflösung:
- 5 MP
- Auflösung (H x B):
- 2432 × 2048
- Framerate:
- 40 fps
- Schnittstelle:
- Fast Ethernet
- Farbe/Mono:
- Farbe
- Sensorgröße:
- 1/1.45"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP65
- Objektivanschluss:
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Der HikRobot SC3000X Vision Sensor MV-SC3050XC-16M-WBN-S ist eine Ein-Kabel-Lösung für die intelligente industrielle Bildverarbeitung. Mit seinem 5-MP-CMOS-Sensor mit Global Shutter und der Langbrennweite 16 mm liefert er zuverlässige Ergebnisse bei der Ferninspektion mit hoher Präzision. Das kompakte Gehäuse (43 mm × 57 mm × 45,9 mm) mit IP65-Schutz ermöglicht flexible Montage und vereinfachte Kabelführung in engen Einbausituationen.
Die integrierte SCMVS-Software stellt ein umfassendes Spektrum an Bildverarbeitungs-Tools bereit, darunter Farberkennung, Farbmessung und Farbzählung für anspruchsvolle Farbinspektionsaufgaben. Ergänzt durch Deep-Learning-Werkzeuge (DL-Klassifizierung, DL-Objekterkennung), OCR-Erkennung und umfangreiche Messwerkzeuge ermöglicht der Sensor die Lösung komplexer Prüfaufgaben ohne externe Steuereinheit. Bis zu 32 Projekte können gespeichert und verwaltet werden.
Der MV-SC3050XC-16M-WBN-S unterstützt eine Vielzahl industrieller Kommunikationsprotokolle: PROFINET, EtherNet/IP, Modbus TCP, RS-232, TCP/IP, UDP und FTP sowie MELSEC/SLMP, FINS und Keyence KV. Die 17-polige M12-Schnittstellenverbindung stellt Stromversorgung, Ethernet und digitale I/O (NPN/PNP) bereit. Mit Schutzklasse IP67 ist der Sensor für raue Industrieumgebungen ausgelegt.
Typische Einsatzgebiete des MV-SC3050XC-16M-WBN-S umfassen Farbsortierung und Qualitätsprüfung, Etiketten- und Bedruckungskontrolle, Farbcodes-Erkennung sowie Produktpräsenzprüfung in Fertigungslinien. Dank integrierter Beleuchtung (14 LEDs, weißes Licht, wahlweise Rot/Blau/IR) und dem SCMVS-Softwarepaket ist der Sensor einfach in Betrieb zu nehmen – auch ohne tiefe Kenntnisse der Bildverarbeitungsprogrammierung.
Technische Daten
| Artikelnummer | MV-SC3050XC-16M-WBN-S |
|---|---|
| Typ | SC3000X series vision sensor，5MP，Color，16mm focal length，One Cable |
| Vision-Tool | Measurement: P2P measurement, P2L measurement, contrast measurement, grayscale size, edge width measurement, width measurement, brightness average value, L2L angle, color measurement, color size, diameter measurement, line angle Existence: Spot existence, edge existence, contour existence, pattern existence, circle existence, line existence, anomaly judge, existence detection Count: Spot count, edge count, contour count, pattern count, learning-based count, color count Recognition: Multi-object count, code recognition, color contrast, color recognition, category recognition, classification registration, object registration, OCR, learning-based OCR, character horizontal stripe detection Logic: Calculator, if module, logic judge, format output, condition judge, character comparison, combination judge Location: Calibration convert, single point alignment, point rectify, point grasp, scale transformation, fixture Deep learning: DL classification, DL object detection Defect detection: Anomaly detection Industry tools: OCR and defect detection |
| Lösungskapazität | Supports importing and exporting project, up to 32 projects can be stored |
| Kommunikationsprotokoll | RS-232, TCP, UDP, FTP, PROFINET, ModBus, EtherNet/IP, MELSEC/SLMP, FINS, Keyence KV |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1/1.45" |
| Auflösung | 2432 × 2048 |
| Max. Bildrate | 40 fps |
| Gain (Verstärkung) | 0 dB to 15 dB |
| Belichtungszeit | 6 μs to 1 sec |
| Pixelformat | RGB 8, Mono 8 |
| Mono/Farbe | Color |
| Schnittstelle | Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 17-pin M12 connector provides power and I/O, including opto-isolated input (LINE 0/1/2) × 3, opto-isolated output (LINE 3/4/5) × 3, and RS-232 × 1 Supports triggering device via pressing top trigger button |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg. 7 W @ 24 VDC (light source enabled) Max. 22 W @ 24 VDC (light source enabled) |
| Objektivanschluss | M12-mount, mechanical autofocus supported |
| Brennweite | 16 mm |
| Objektivdeckel | Polarized + diffuser + full-transparent lens cap |
| Lichtquelle | White spot light source. Red/blue/IR point light source is optional |
| Zielsystem | 1 LED |
| Anzeige | Multi-angle visual indicator |
| Abmessungen | 43 mm × 57 mm × 45.9 mm (1.7" × 2.2" × 1.8") |
| Gewicht | Approx. 200 g (0.4 lb.) |
| Schutzklasse | IP65 |
| Temperatur | Working temperature: 0 °C to 50 °C (32 °F to 122 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Bare device withstands 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Software | SCMVS |
| Zertifizierung | CE, KC |

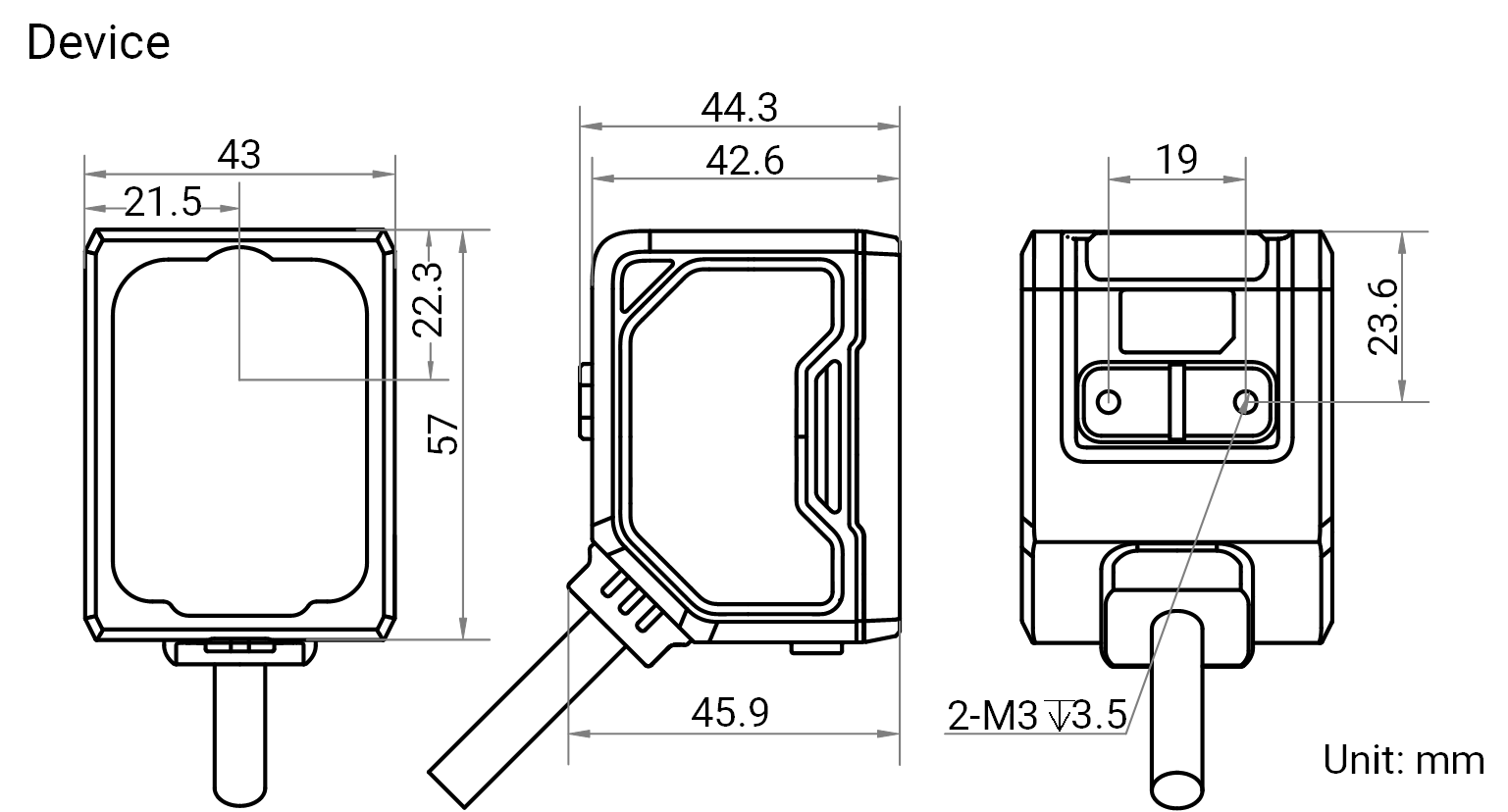

Maßzeichnung
