Hikrobot
HikRobot Wafer-ID-Lesegerät MV-SC6500P-AI-WID-RBN
- Auflösung:
- 1,6 MP
- Auflösung (H x B):
- 1408 × 576
- Framerate:
- 120 fps
- Schnittstelle:
- GigE
- Farbe/Mono:
- Mono
- Sensorgröße:
- 1/3.4"
- Sensortyp:
- Global Shutter, CMOS
- Schutzklasse:
- IP40
- Objektivanschluss:
- S-Mount (M12)
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Das HikRobot Wafer-ID-Lesegerät MV-SC6500P-AI-WID-RBN ist ein spezialisiertes KI-gestütztes Inspektionssystem für die Halbleiterindustrie. Es liest zuverlässig SEMI-OCR-Zeichen, Data-Matrix-Codes, QR-Codes und Barcodes auf Wafern und ist mit kombinierter roter Lichtquelle (RGB über Leuchtstab) ausgestattet.
Das System kombiniert eine integrierte Vision Master KI-Plattform mit der SCClient-Software für direkten Betrieb ohne externen PC. Die rote kombinierte Lichtquelle ist für Standard-Siliziummaterial optimiert. Montagehöhe: 40–50 mm, Sichtfeld: 38 × 15 mm, Tiefenschärfe: ±5 mm – präzise auf SEMI-Normen ausgelegt.
Die Gigabit-Ethernet-Schnittstelle (1000 Mbit/s) verbindet das Wafer-ID-Lesegerät direkt mit dem Host-System. Der 6-polige P7-Stecker stellt Stromversorgung, digitale Ein-/Ausgänge und RS-232 bereit. Betriebsspannung: 24 VDC, Leistungsaufnahme: typisch Typ. 11.5 W @ 24 VDC.
Das robuste Gehäuse mit Schutzart IP40 ist für den industriellen Dauerbetrieb ausgelegt. Die kompakten Abmessungen von 127 mm × 69 mm × 49 mm (5" × 2.7" × 1.9") und ein Gewicht von Ca. 829 g (1.8 lb.) ermöglichen die Integration auch in beengte Maschinenkonstruktionen. Betriebstemperaturbereich: 0 °C bis 40 °C, Lagertemperatur: –30 °C bis 70 °C.
SC6500P Wafer-ID-Lesegerät, Mono, Kombinierte Rot-Lichtquelle
- Setzt KI-Deep-Learning-Algorithmen ein: SEMI-OCR, Data-Matrix, QR-Code und Barcode
- Integriert Vision Master Plattform und SCClient-Software – kein externer PC erforderlich
- Mehrere Beleuchtungsmethoden (Hellfeld und Dunkelfeld) per Software konfigurierbar
- Automatischer Fokusmodus und definierte Montagehöhe für reproduzierbare Ergebnisse
- Unterstützt TCP, UDP, MODBUS, PROFINET, EtherNet/IP und weitere Protokolle
- Status-Anzeigen für Betrieb, Netzwerk und System erleichtern Inbetriebnahme
- Schutzart IP40, kompakte Bauform: 127 × 69 × 49 mm
HikRobot SC6500P-Serie KI-Smart-Kamera
Das HikRobot SC6500P-Wafer-ID-Lesegerät ist ein hochspezialisiertes KI-Inspektionssystem für die Halbleiterproduktion. Es unterstützt alle gängigen Wafer-Identifikationsstandards und ist auf den Einsatz in vollautomatischen Wafer-Handling-Systemen ausgelegt. Die integrierte Vision Master Plattform mit Deep-Learning-Modul ermöglicht zuverlässiges Lesen selbst anspruchsvoller Markierungen unter variablen Bedingungen.
Umfangreiche KI-Funktionen – speziell für die Halbleiterindustrie
Unterstützt mehrere Trigger-Modi und flexible Kommunikationsprotokolle für die nahtlose Integration in Wafer-Handling-Systeme.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten der verschiedenen Hersteller.
Technische Daten
| Artikelnummer | MV-SC6500P-AI-WID-RBN |
|---|---|
| Typ | SC6500P Wafer ID Reader，Mono，Combined red light source |
| Funktionsmodul | Vision Master Platform (include deep learning module) and SCClient |
| Softwarefunktionen | SEMI OCR character, data matrix code, QR code, and barcode |
| Kommunikationsprotokoll | TCP, UDP, MODBUS, Serial Port, PROFINET, EtherNet/IP, Fins, MC, FTP, etc. |
| Sensortyp | CMOS, global shutter |
| Pixelgröße | 3.45 μm × 3.45 μm |
| Sensorgröße | 1/3.4" |
| Auflösung | 1408 × 576 |
| Max. Bildrate | 120 fps |
| Gain (Verstärkung) | 0 dB to 37 dB |
| Belichtungszeit | 25 μs to 1 sec |
| Pixelformat | Mono 8 |
| Mono/Farbe | Mono |
| LED | Red LED (RGB is supported by bar light) |
| Beleuchtungsart | Multiple lighting methods (bright field lighting and dark field lighting) |
| Beleuchtungsstärke | Configure in software |
| Anzeige | Power indicator (PWR), network indicator (LNK), and status indicator (SYS) |
| Speicher | 8 GB |
| Speicherplatz | 64 GB |
| Objektivanschluss | M12-mount |
| Fokussierung | Auto |
| Montagehöhe | 40 mm to 50 mm (recommended) |
| Sichtfeld (Bereich) | 38 mm × 15 mm |
| Schärfentiefe | ± 5 mm |
| Schnittstelle | Gigabit Ethernet (1000 Mbit/s) |
| Digital-I/O | 6-pin P7 connector provides power and I/O, including non-isolated input × 1, non-isolated output × 1, and RS-232 × 1 |
| Stromversorgung | 24 VDC |
| Leistungsaufnahme | Avg. 11.5 W @ 24 VDC Max. 18 W @ 24 VDC |
| Gewicht | Approx. 829 g (1.8 lb.) |
| Abmessungen | 127 mm × 69 mm × 49 mm (5" × 2.7" × 1.9") |
| Schutzklasse | IP40 |
| Temperatur | Working temperature: 0 °C to 40 °C (32 °F to 104 °F) Storage temperature: –30 °C to 70 °C (–22 °F to 158 °F) |
| Luftfeuchtigkeit | 20% RH to 95% RH (no condensation) |
| Vibrationsfestigkeit | Meets standard IEC 60068-2-6:2007. Device only (without installation bracket): 10 Hz to 55 Hz, 1.5 mm peak-to-peak amplitude, 2 hours per axis (X, Y, Z) |
| Schockfestigkeit | Meets standard IEC 60068-2-27:2008. Device only (without installation bracket): 30 g / 11 ms, half-sine wave, 500 shocks per axis (6 directions) |
| Zertifizierung | CE, KC |

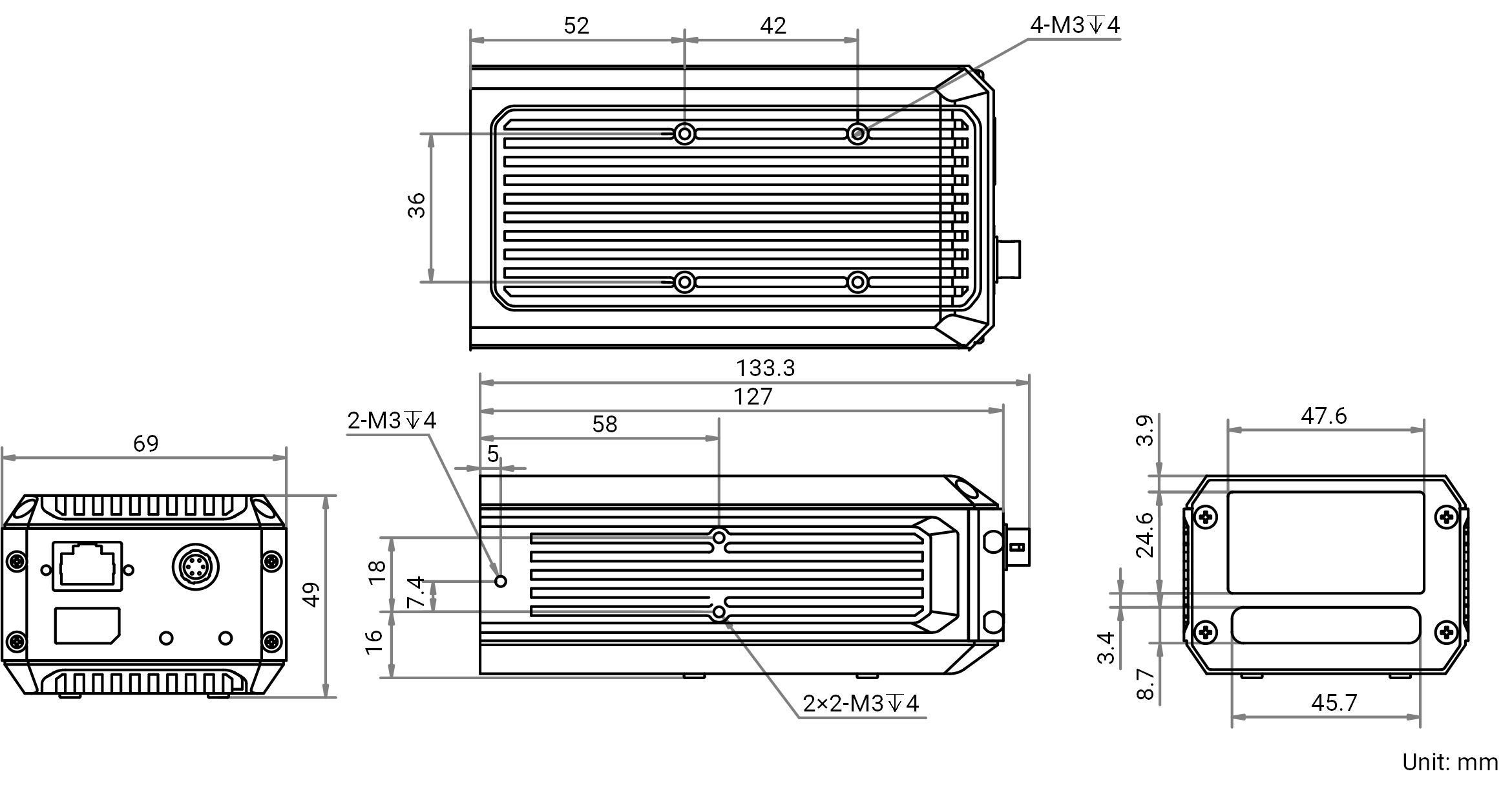

Maßzeichnung
