Hikrobot
Hikrobot Zeilenkamera MV-CL044-91NC
- Auflösung:
- 4K Zeilenkamera (4096 × 3)
- Schnittstelle:
- GigE, GenICam
- Framerate:
- Full resolution: 75.3 kHz @ Mono 8/Bayer RG 8, 25.1 kHz @ RGB 8/BGR 8, 37.7 kHz @ Bayer RG 10 Line rate after ROI: Max. 100 kHz (3080 P and below)
- Pixelgröße:
- 7 μm x 7 μm
- Farbe/Mono:
- Farbe
- Sensor:
- CMOS
- Objektiv:
- F-Mount und C-Mount via Adapter möglich
- Schutzklasse:
- IP40
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
4K, 7μm, Hikrobot Zeilenkamera MV-CL044-91NC, GigE, Color
Die MV-CL044-91NC bietet flexible Trigger-Modi (intern, extern, Linien- und Frame-Trigger) sowie ein bidirektionales I/O-Hardwaredesign, das vielseitige Ein- und Ausgabekonfigurationen erlaubt. Dank des kompakten Designs (62 × 62 × 46,1 mm) und der kompatiblen Objektivhalterung (M42 × 1.0, F-Mount, C-Mount) lässt sich die Kamera einfach in verschiedene Systeme integrieren.
Mit einer Leistungsaufnahme von nur 7,2 W und PoE-Unterstützung ist sie zudem energieeffizient. Die MV-CL044-91NC erfüllt die GigE Vision V2.0- und GenICam-Standards und ist somit ideal für hochpräzise industrielle Inspektions-, Sortier- und Scanprozesse geeignet.
- Verwendet eine 2.5 GigE-Schnittstelle zur Datenübertragung und unterstützt eine maximale Zeilenrate von 75,3 kHz sowie einen Spitzenwert von 100 kHz.
- Unterstützt RGB-True-Color-Bildausgabe.
- Bietet ISP-Bildverarbeitungsfunktionen und ermöglicht die manuelle Anpassung von Gamma-Korrektur, Flachfeldkorrektur (FFC), LUT und Schwarzpegel.
- Verfügt über ein bidirektionales I/O-Hardwaredesign für flexible Ein- und Ausgabekonfiguration.
- Das kompakte Design ermöglicht eine flexible Installation.
- Kompatibel mit dem GigE Vision V2.0- und GenICam-Standard.
Hikrobot CL-Serie Zeilenkamera
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die CL-Kamera unterstützt verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw., um den Benutzern zu helfen, Bilddaten in höherer Qualität zu erhalten.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Der neue GigE CL-Zeilenkamera ist mit einem Hochbandbreitenmodus ausgestattet. Dieser durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. So erhalten die Benutzer eine kostengünstigere und leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CL044-91NC |
|---|---|
| Typ | 4k 7μm，2.5G，color |
| Sensortyp | CMOS |
| Pixelgröße | 7 μm × 7 μm |
| Auflösung | 4096 ×3 |
| Bildmodus | Supports 1-Line |
| Max. Zeilenrate | Full resolution: 75.3 kHz @ Mono 8/Bayer RG 8, 25.1 kHz @ RGB 8/BGR 8, 37.7 kHz @ Bayer RG 10 Line rate after ROI: Max. 100 kHz (3080 P and below) |
| Dynamikbereich | 61.3 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.3 dB |
| Gain (Verstärkung) | 1.0 ×, 2.0 ×, 3.0 ×, 4.0 × |
| Belichtungszeit | 1 μs to 10 ms |
| Belichtungsmodus | Off/Once/Continuous exposure mode, and supports trigger-width exposure |
| Farbmodus | Color |
| Pixelformat | RGB 8, BGR 8 Bayer RG 8/10 Mono 8 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Not supported |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | 2.5 Gigabit Ethernet (2500 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s) and Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O: bi-directional configurable I/O × 4 (Line 0/1/3/4) and support single-ended/differential I/O signal |
| Stromversorgung | 12 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 7.2 W @ 12 VDC |
| Objektivanschluss | M42*1.0, flange back length 12 mm Connecting to F-mount, C-mount, and other lenses via adapter ring |
| Abmessungen | 62 mm × 62 mm × 46.1 mm (2.4" × 2.4" × 1.8") |
| Gewicht | Approx. 260 g (0.6 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 80% RH (no condensation) |
| Software | MVS or the third-party software meeting with GigE Vision protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

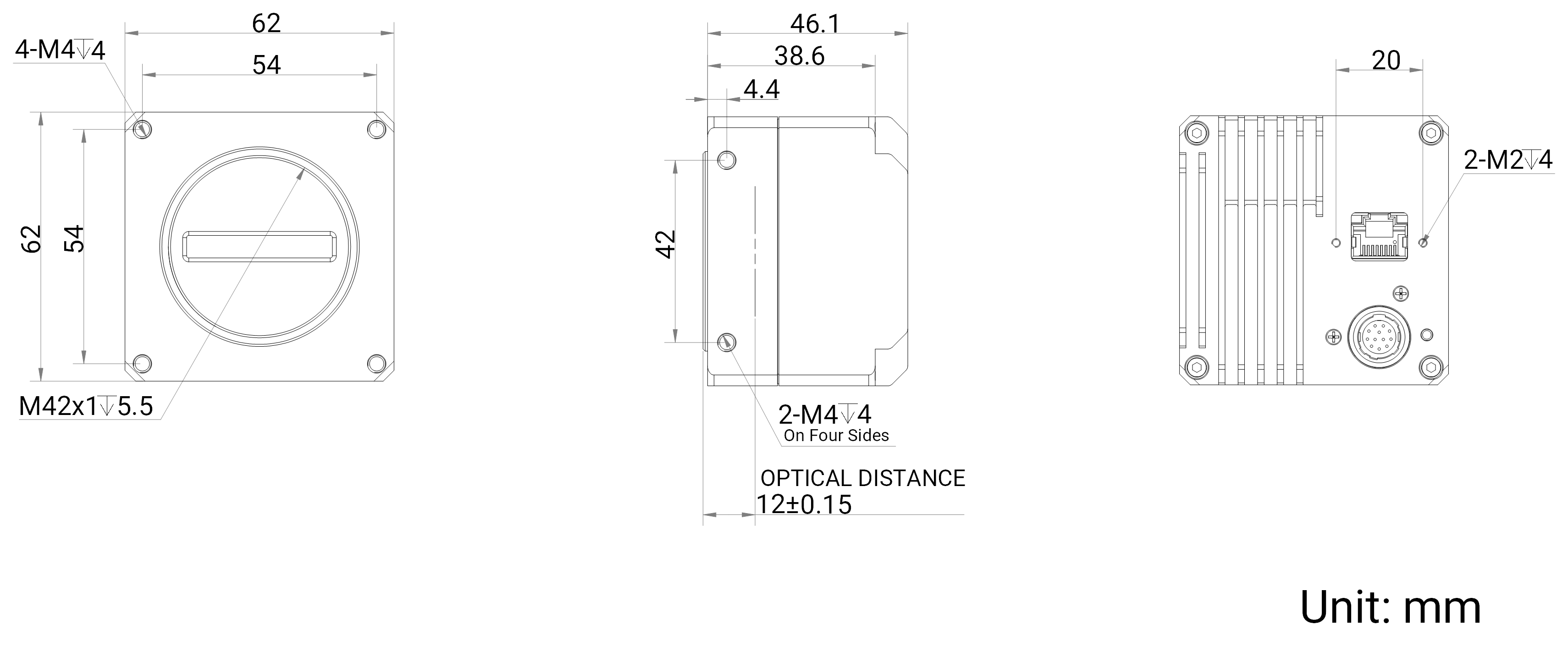

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Zeilenkamera MV-CL044-91NC
Datenblatt · DE · 528 KB
- Herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL044-91NC
Technische Zeichnung · DE · 2062 KB
- Herunterladen
Software / Firmware V4.1.4 Hikrobot Zeilenkamera MV-CL044-91NC
Software / Firmware · DE · 2565 KB
- Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL044-91NC
Handbuch · DE · 3984 KB
