Hikrobot Zeilenkamera MV-CL044-91NM
- Auflösung:
- 4K Zeilenkamera (4096 × 4)
- Schnittstelle:
- GigE, GenICam
- Framerate:
- Full resolution: 75.3 kHz @ Mono 8 (1-Line, 2-TDI), 40 kHz @ Mono 8 (4-TDI), 37.6 kHz @ Mono 10/12 (1-Line, 2-TDI, 4-TDI) Line rate after ROI: Max. 160 kHz @ Mono 8 & 1-Line (1928 P and below)
- Pixelgröße:
- 7 μm x 7 μm
- Farbe/Mono:
- Mono
- Sensor:
- CMOS
- Objektiv:
- F-Mount und C-Mount via Adapter möglich
- Schutzklasse:
- IP40
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
4K, 7μm, Hikrobot Zeilenkamera MV-CL044-91NM, GigE, Mono
Mit Funktionen wie Gamma-Korrektur, Flachfeldkorrektur, LUT und anpassbarem Schwarzpegel bietet die Kamera eine hervorragende Bildqualität. Das bidirektionale I/O-Design ermöglicht flexible Ein- und Ausgabekonfigurationen.
Dank ihres kompakten IP40-Gehäuses, PoE-Unterstützung und flexiblen Montagemöglichkeiten ist die MV-CL044-91NM ideal für anspruchsvolle industrielle Inspektions- und Bildverarbeitungsanwendungen. Kompatibel mit GigE Vision V2.0 und GenICam-Standard.
- Verwendet eine 2.5-GigE-Schnittstelle zur Datenübertragung und unterstützt eine maximale Zeilenrate von 75,3 kHz sowie einen Spitzenwert von 160 kHz.
- Unterstützt Bildmodi mit 1-Zeile, 2-TDI und 4-TDI.
- Unterstützt ISP-Bildverarbeitungsfunktionen sowie die manuelle Anpassung von Gamma-Korrektur, Flachfeldkorrektur (FFC), LUT und Schwarzpegel.
- Verfügt über ein bidirektionales I/O-Hardwaredesign.
- Kompaktes Design und flexible Installationsmöglichkeiten.
- Kompatibel mit dem GigE Vision V2.0-Protokoll und dem GenICam-Standard.
Hikrobot CL-Serie Zeilenkamera
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die CL-Kamera unterstützt verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw., um den Benutzern zu helfen, Bilddaten in höherer Qualität zu erhalten.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Der neue GigE CL-Zeilenkamera ist mit einem Hochbandbreitenmodus ausgestattet. Dieser durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. So erhalten die Benutzer eine kostengünstigere und leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CL044-91NM |
|---|---|
| Typ | 4k 7μm，2.5G，mono |
| Sensortyp | CMOS |
| Pixelgröße | 7 μm × 7 μm |
| Auflösung | 4096 × 4 |
| Bildmodus | Supports 1-Line, 2-TDI, 4-TDI |
| Max. Zeilenrate | Full resolution: 75.3 kHz @ Mono 8 (1-Line, 2-TDI), 40 kHz @ Mono 8 (4-TDI), 37.6 kHz @ Mono 10/12 (1-Line, 2-TDI, 4-TDI) Line rate after ROI: Max. 160 kHz @ Mono 8 & 1-Line (1928 P and below) |
| Dynamikbereich | 60.9 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.5 dB |
| Gain (Verstärkung) | 1.0 ×, 2.0 ×, 3.0 ×, 4.0 × |
| Belichtungszeit | 1 μs to 10 ms |
| Belichtungsmodus | Off/Once/Continuous exposure mode, and supports trigger-width exposure |
| Farbmodus | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal reverse image output |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | 2.5 Gigabit Ethernet (2500 Mbit/s), compatible with Gigabit Ethernet (1000 Mbit/s) and Fast Ethernet (100 Mbit/s) |
| Digital-I/O | 12-pin P10 connector provides power and I/O: bi-directional configurable I/O × 4 (Line 0/1/3/4) and support single-ended/differential I/O signal |
| Stromversorgung | 12 VDC to 24 VDC, supports PoE |
| Leistungsaufnahme | Typ. 7.3 W @ 12 VDC |
| Objektivanschluss | M42*1.0, flange back length 12 mm Connecting to F-mount, C-mount, and other lenses via adapter ring |
| Abmessungen | 62 mm × 62 mm × 46.1 mm (2.4" × 2.4" × 1.8") |
| Gewicht | Approx. 260 g (0.6 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 20% RH to 80% RH (no condensation) |
| Software | MVS or the third-party software meeting with GigE Vision protocol |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 and 32/64-bit Linux |
| Kompatibilität | GigE Vision V2.0, GenICam |
| Zertifizierung | CE, RoHS, KC |

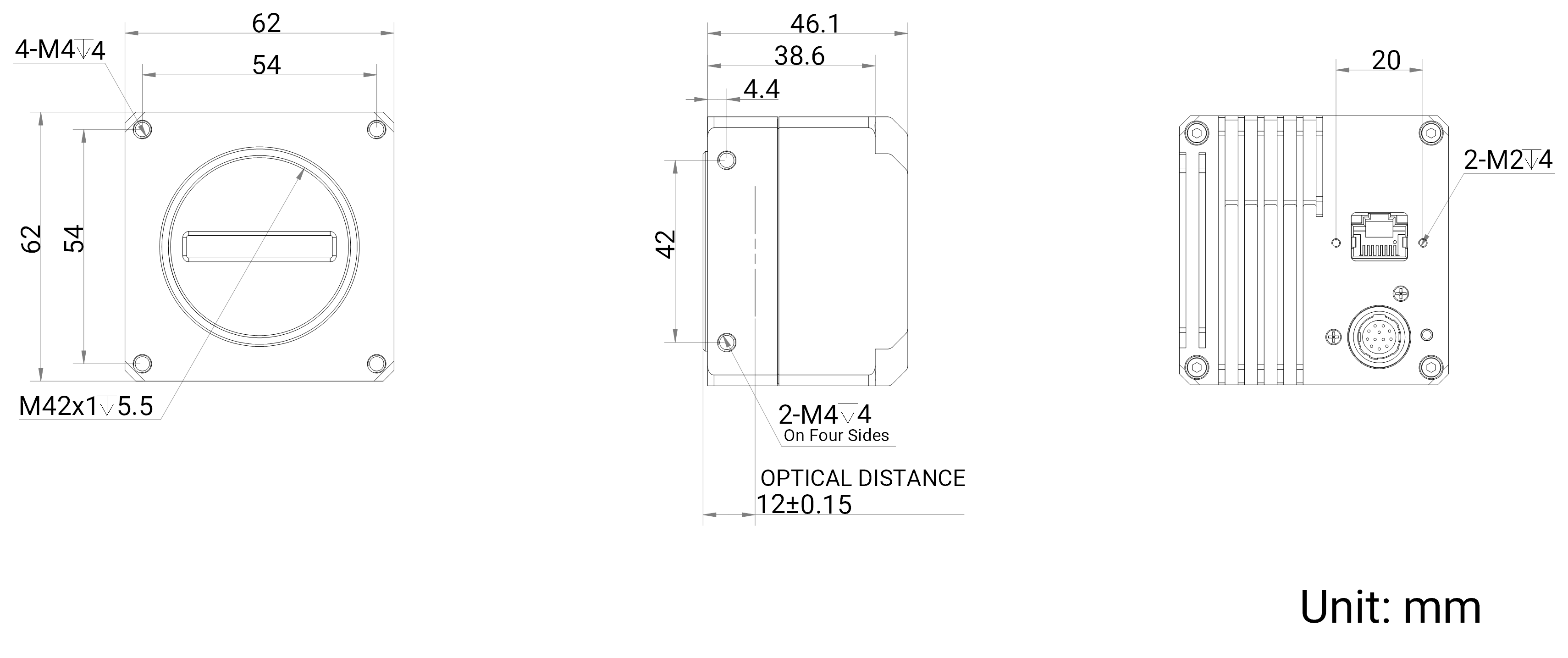

Maßzeichnung
