Hikrobot Zeilenkamera MV-CL042-91FC
- Auflösung:
- 4K Zeilenkamera (4096 × 2)
- Schnittstelle:
- XoFLink, GenICam
- Framerate:
- Standard mode: 98 kHz @ RGB 8/BGR 8, 100 kHz @ Mono 8/10/12/Bayer RG 8/10/12/Bayer RBGG 8 Line rate after ROI: 100 kHz
- Pixelgröße:
- 7 μm x 7 μm
- Farbe/Mono:
- Farbe
- Sensor:
- CMOS
- Objektiv:
- F-Mount via Adapter möglich
- Schutzklasse:
- IP40
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
4K, 7μm, Hikrobot Zeilenkamera MV-CL042-91FM, XoF, Color
Die Hikrobot Zeilenkamera MV-CL042-91FC unterstützt verschiedene Pixelformate wie Bayer RG/BGR/RGB 8/10/12 sowie Mono-Modi und bietet eine flexible Belichtungssteuerung (3 μs bis 10 ms) mit internem oder externem Trigger. Durch einen hohen Dynamikbereich von 65,6 dB und ein Signal-Rausch-Verhältnis von 40 dB gewährleistet sie präzise und kontrastreiche Aufnahmen, selbst unter schwierigen Lichtbedingungen.
Mit ihrem LC-Faseranschluss (XoFLink) bietet die MV-CL042-91FC eine besonders schnelle und stabile Datenübertragung bei hoher Bandbreite. Das M42-Objektivgewinde und das kompakte, robuste Gehäuse (101,2 × 62 × 70,7 mm, IP40) ermöglichen eine flexible Integration in industrielle Umgebungen.
Die Kamera ist kompatibel mit XoFLink und GenICam und kann über die Software MVS einfach konfiguriert und gesteuert werden. Damit ist die Hikrobot Zeilenkamera MV-CL042-91FC eine zuverlässige, vielseitige Lösung für anspruchsvolle Farbzeilen-Scan-Anwendungen in der industriellen Bildverarbeitung.
- Verwendet mehrere ISP-Technologien wie Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegel-Offset.
- Verfügt über einen XoF-Glasfaseranschluss mit 10 GB Bandbreite.
- Unterstützt verschiedene Belichtungs- und Aufnahmemethoden mit einer maximalen Zeilenrate von 100 kHz.
- Nutzt ein bidirektionales, konfigurierbares I/O-Hardwaredesign.
- Kompaktes Design und flexible Installationsmöglichkeiten.
Hikrobot CL-Serie Zeilenkamera
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die CL-Kamera unterstützt verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw., um den Benutzern zu helfen, Bilddaten in höherer Qualität zu erhalten.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Der neue GigE CL-Zeilenkamera ist mit einem Hochbandbreitenmodus ausgestattet. Dieser durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. So erhalten die Benutzer eine kostengünstigere und leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CL042-91FC |
|---|---|
| Typ | 4k 7μm，color，XoF |
| Sensortyp | CMOS |
| Pixelgröße | 7 μm × 7 μm |
| Auflösung | 4096 × 2 |
| Bildmodus | Supports 1-Line |
| Max. Zeilenrate | Standard mode: 98 kHz @ RGB 8/BGR 8, 100 kHz @ Mono 8/10/12/Bayer RG 8/10/12/Bayer RBGG 8 Line rate after ROI: 100 kHz |
| Dynamikbereich | 65.6 dB |
| Signal-Rausch-Verhältnis (SNR) | 40 dB |
| Gain (Verstärkung) | 1.0 ×, 1.4 ×, 1.6 ×, 2.4 ×, 3.2 × |
| Belichtungszeit | 3 μs to 10 ms |
| Belichtungsmodus | Off/Once/Continuous exposure mode |
| Farbmodus | Color |
| Pixelformat | Bayer RG 8/10/12, Bayer RBGG 8, RGB 8, BGR 8, Mono 8/10/12 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal reverse image output |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | LC fiber connector |
| Digital-I/O | 12-pin P10 connector provides power and I/O: Configurable input/output × 4 (Line 0/1/3/4) and single-ended/differential is supported. |
| Stromversorgung | 12 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 9 W @ 12 VDC |
| Objektivanschluss | M42*1.0, flange back length 12 mm, applicable to F-mount via lens adapter |
| Abmessungen | 101.2 mm × 62 mm × 70.7 mm (4.0" × 2.4" × 2.8") |
| Gewicht | Approx. 300 g (0.7 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –20 °C to 55 °C (–4 °F to 131 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 5% to 90% RH, non-condensing |
| Software | MVS |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | XoFLink, GenlCam |
| Zertifizierung | CE, RoHS, KC |

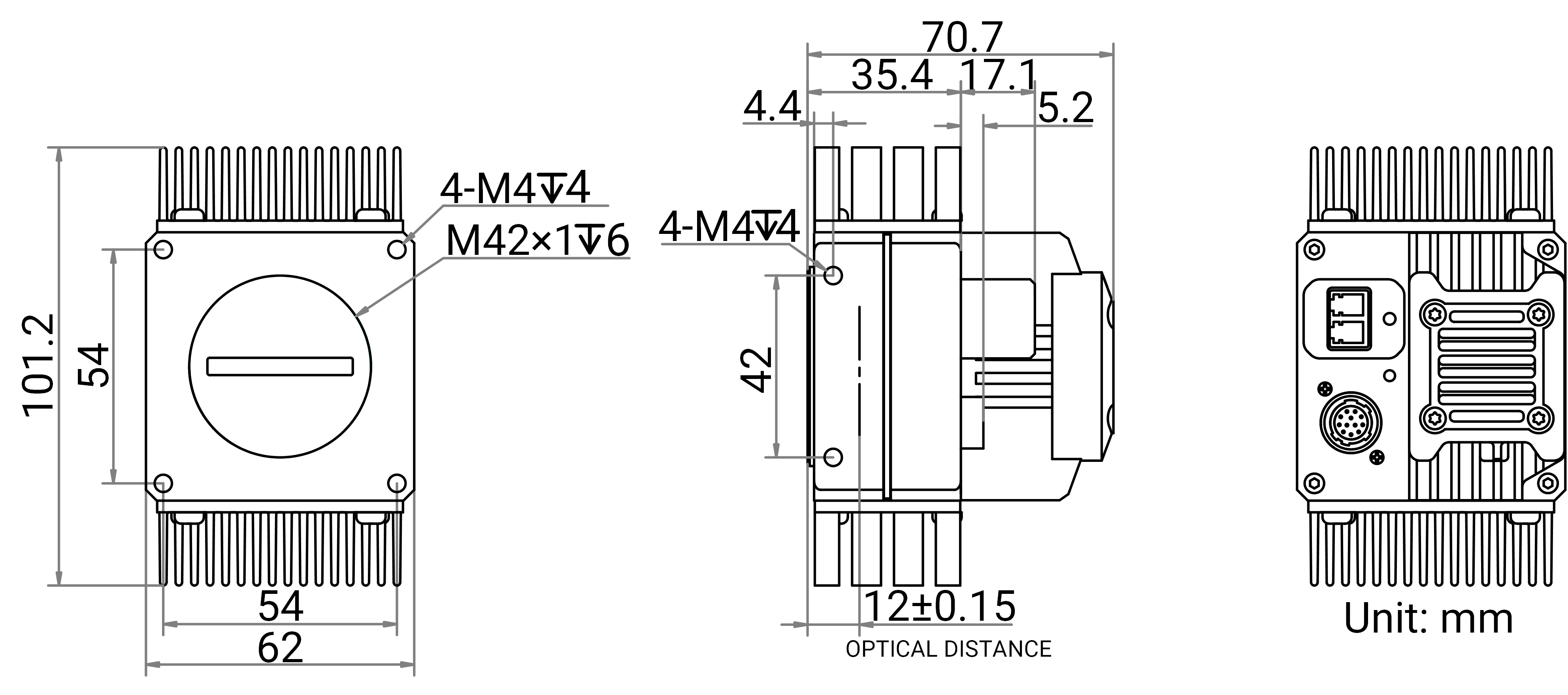

Maßzeichnung
