Hikrobot
Hikrobot Zeilenkamera MV-CL082-91F2M
- Auflösung:
- 8K Zeilenkamera (8192 × 2)
- Schnittstelle:
- XoFLink, GenICam
- Framerate:
- 200 kHz (1-Line), 100 kHz (2-TDI)
- Pixelgröße:
- 7 μm x 7 μm
- Farbe/Mono:
- Mono
- Sensor:
- CMOS
- Objektiv:
- F-Mount via Adapter möglich
- Schutzklasse:
- IP40
In Auslaufphase – aktuell noch bestellbar
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
8K, 7μm, Hikrobot Zeilenkamera MV-CL082-91F2M, XoF (2 SPF+), Mono
Mit einer maximalen Zeilenrate von 200 kHz bei Mono 8 bietet die Kamera herausragende Geschwindigkeit und Präzision bei der Datenerfassung. Dank des hohen Dynamikbereichs von 63,4 dB und eines Signal-Rausch-Verhältnisses von 40,8 dB liefert sie klare, detailreiche Bilder auch bei schwierigen Lichtbedingungen.
Die Hikrobot Zeilenkamera MV-CL082-91F2M verfügt über ein 2LC-Faserinterface für eine stabile Hochgeschwindigkeitsdatenübertragung sowie über ein bidirektionales I/O-Design, das eine flexible Integration in industrielle Systeme ermöglicht. Mit einem Leistungsbedarf von nur 14 W @ 24 VDC ist sie zudem energieeffizient.
Das robuste M72×0.75-Gehäuse mit IP40-Schutz sorgt für Zuverlässigkeit im industriellen Einsatz. Mit kompakten Abmessungen von 132 × 76 × 57,4 mm und einem Gewicht von 600 g lässt sich die Kamera einfach in bestehende Systeme integrieren.
Die Hikrobot Zeilenkamera MV-CL082-91F2M ist kompatibel mit dem GenICam-Standard und unterstützt MVS-Software unter Windows XP/7/10. Durch ihre Kombination aus hoher Geschwindigkeit, exzellenter Bildqualität und kompakter Bauweise ist sie die ideale Wahl für Hochgeschwindigkeits-Inspektionen, Leiterplattenprüfung, Druckkontrolle und Präzisionsmessungen.
- Verwendet mehrere ISP-Funktionen wie Gamma-Korrektur, Flachfeldkorrektur, LUT und Schwarzpegel-Offset.
- Verfügt über einen 20G-Glasfaseranschluss zur schnellen Datenübertragung.
- Unterstützt mehrere Belichtungs- und Aufnahmeverfahren.
- Unterstützt 2-TDI mit einer maximalen Zeilenrate von 200 kHz.
- Besitzt ein bidirektionales, konfigurierbares I/O-Hardwaredesign.
- Kompaktes Design und flexible Installationsmöglichkeiten.
Hikrobot CL-Serie Zeilenkamera
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die CL-Kamera unterstützt verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw., um den Benutzern zu helfen, Bilddaten in höherer Qualität zu erhalten.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Der neue GigE CL-Zeilenkamera ist mit einem Hochbandbreitenmodus ausgestattet. Dieser durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. So erhalten die Benutzer eine kostengünstigere und leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CL082-91F2M |
|---|---|
| Typ | 8K7 XoF(2 SPF+) linescan camera，mono |
| Sensortyp | CMOS |
| Pixelgröße | 7 μm × 7 μm |
| Auflösung | 8192 × 2 |
| Bildmodus | Supports 1-Line, 2-TDI |
| Max. Zeilenrate | 200 kHz (1-Line), 100 kHz (2-TDI) |
| Dynamikbereich | 63.4 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.8 dB |
| Gain (Verstärkung) | 1.0 × |
| Belichtungszeit | 3 μs to 10 ms |
| Belichtungsmodus | Off/Once/Continuous exposure mode, and supports trigger-width exposure |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal reverse image output |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | 2LC fiber connector |
| Digital-I/O | 12-pin P10 connector provides power and I/O: Configurable input/output × 4 (Line 0/1/3/4) and single-ended/differential is supported. |
| Stromversorgung | 12 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 14 W @ 24 VDC |
| Objektivanschluss | M72*0.75, flange back length 12 mm, applicable to F-mount via lens adapter |
| Abmessungen | 132 mm × 76 mm × 57.4 mm (5.2" × 3.0" × 2.3") |
| Gewicht | Approx. 600 g (1.3 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –20 °C to 50 °C (–4 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 5% RH to 90% RH (no condensation) |
| Software | MVS |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | XoFLink, GenlCam |
| Zertifizierung | CE, RoHS, KC |

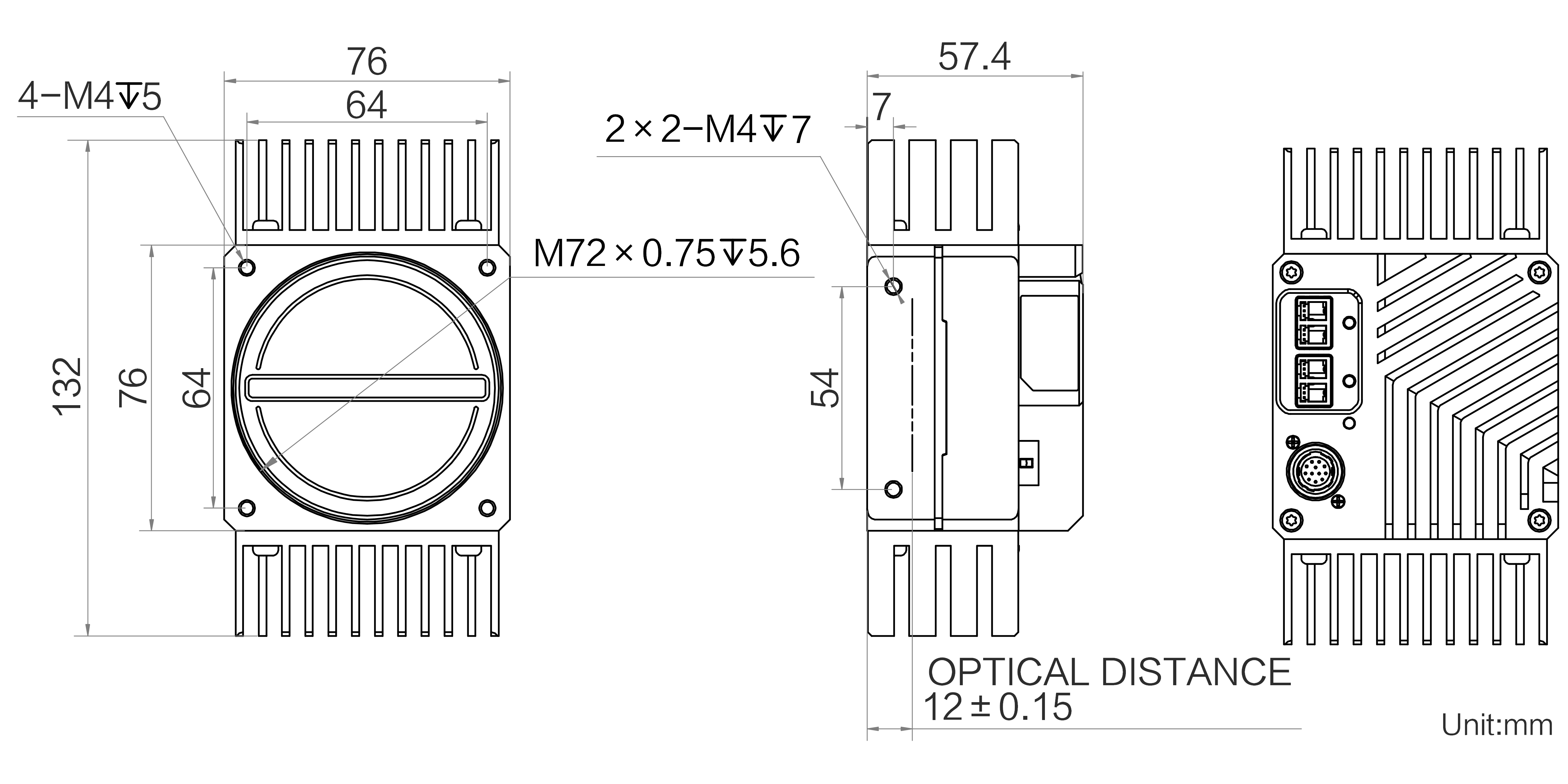

Maßzeichnung
