Hikrobot
Hikrobot Zeilenkamera MV-CL083-91F2C
- Auflösung:
- 8K Zeilenkamera (8192 × 3)
- Schnittstelle:
- XoFLink, GenICam
- Framerate:
- 66.6 kHz
- Pixelgröße:
- 7 μm x 7 μm
- Farbe/Mono:
- Farbe
- Sensor:
- CMOS
- Objektiv:
- F-Mount via Adapter möglich
- Schutzklasse:
- IP40
In Auslaufphase – aktuell noch bestellbar
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
8K, 7μm, Hikrobot Zeilenkamera MV-CL083-91F2C, XoF (2 SPF+), Color
Dank der integrierten ISP-Bildverarbeitungsfunktionen wie Gamma-Korrektur, Flat-Field-Korrektur, LUT und Schwarzpegel-Offset ermöglicht die Hikrobot Zeilenkamera MV-CL083-91F2C eine präzise Anpassung der Bildqualität an unterschiedliche Anwendungen.
Die 2LC-Glasfaser-Schnittstelle sorgt für eine schnelle und stabile Datenübertragung, während das bidirektionale I/O-Design flexible Ein- und Ausgangskonfigurationen bietet. Mit ihrer robusten IP40-Schutzklasse, einem kompakten Design und flexiblen Montagemöglichkeiten eignet sich die Kamera ideal für anspruchsvolle industrielle Inspektionssysteme, Druck- und Oberflächenprüfungen.
Kompatibel mit GenICam und MVS-Software, bietet sie eine zuverlässige Integration in bestehende Machine-Vision-Umgebungen.
- Verwendet mehrere ISP-Funktionen wie Gamma-Korrektur, Flat-Field-Korrektur, LUT und Schwarzpegel-Offset.
- Verfügt über einen 20G-Glasfaseranschluss zur Datenübertragung mit einer maximalen Zeilenrate von 66,6 kHz.
- Unterstützt RGB-True-Color, mehrere Belichtungs- und Aufnahmemethoden.
- Setzt auf ein bidirektionales, konfigurierbares I/O-Hardwaredesign.
- Kompaktes Design und flexible Installation.
Hikrobot CL-Serie Zeilenkamera
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die CL-Kamera unterstützt verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw., um den Benutzern zu helfen, Bilddaten in höherer Qualität zu erhalten.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Der neue GigE CL-Zeilenkamera ist mit einem Hochbandbreitenmodus ausgestattet. Dieser durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. So erhalten die Benutzer eine kostengünstigere und leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CL083-91F2C |
|---|---|
| Typ | 8K7 XoF(2 SFP+) linescan camera，true-color |
| Sensortyp | CMOS |
| Pixelgröße | 7 μm × 7 μm |
| Auflösung | 8192 × 3 |
| Bildmodus | Supports 1-Line |
| Max. Zeilenrate | 66.6 kHz |
| Dynamikbereich | 63.4 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.8 dB |
| Gain (Verstärkung) | 1.0 × |
| Belichtungszeit | 3 μs to 10 ms |
| Mono/Farbe | Color |
| Belichtungsmodus | Off/Once/Continuous exposure mode, and supports trigger-width exposure |
| Pixelformat | Mono 8/12, RGB 8, BGR 8 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal reverse image output |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | 2LC fiber connector |
| Digital-I/O | 12-pin P10 connector provides power and I/O: Configurable input/output × 4 (Line 0/1/3/4) and single-ended/differential is supported. |
| Stromversorgung | 12 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 14 W @ 24 VDC |
| Objektivanschluss | M72*0.75, flange back length 12 mm, applicable to F-mount via lens adapter |
| Abmessungen | 132 mm × 76 mm × 57.4 mm (5.2" × 3.0" × 2.3") |
| Gewicht | Approx. 600 g (1.3 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –20 °C to 50 °C (–4 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 5% RH to 90% RH (no condensation) |
| Software | MVS |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | Self-developed protocol, GenlCam |
| Zertifizierung | CE, RoHS, KC |

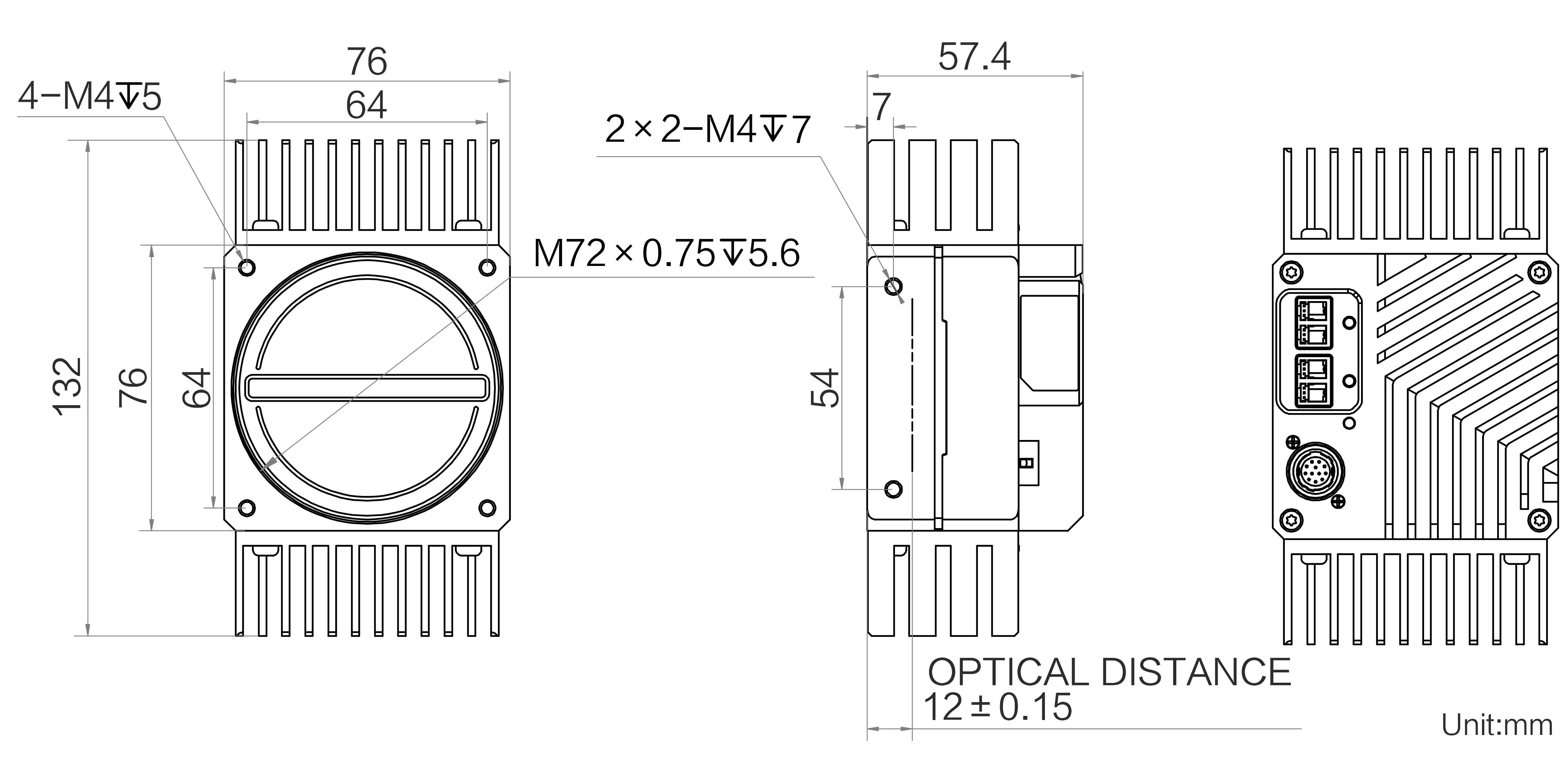

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt Hikrobot Zeilenkamera MV-CL083-91F2C
Datenblatt · DE · 529 KB
- Herunterladen
Technische Zeichnung Hikrobot Zeilenkamera MV-CL083-91F2C
Technische Zeichnung · DE · 1176 KB
- Herunterladen
Software / Firmware V4.1.2 Hikrobot Zeilenkamera MV-CL083-91F2C
Software / Firmware · DE · 8488 KB
- Herunterladen
Handbuch Hikrobot Zeilenkamera MV-CL083-91F2C
Handbuch · DE · 4871 KB
