Hikrobot
Hikrobot Zeilenkamera MV-CL084-91F2M
- Auflösung:
- 8K Zeilenkamera (8192 × 4)
- Schnittstelle:
- XoFLink, GenICam
- Framerate:
- 1-light mode: 200 kHz (1-Line), 100 kHz (2-TDI), 50 kHz (4-TDI) 2-light mode: 52 kHz (1-Line), 26 kHz (2-TDI) 3-light mode: 34.6 kHz (1-Line) 4-light mode: 26 kHz (1-Line)
- Pixelgröße:
- 7 μm x 7 μm
- Farbe/Mono:
- Mono
- Sensor:
- CMOS
- Objektiv:
- F-Mount via Adapter möglich
- Schutzklasse:
- IP40
In Auslaufphase – aktuell noch bestellbar
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
8K, 7μm, Hikrobot Zeilenkamera MV-CL084-91F2M, XoF (2 SPF+), Mono
Mit einer maximalen Zeilenrate von 200 kHz im 1-Line-Modus und einem Dynamikbereich von 63,4 dB gewährleistet die Hikrobot Zeilenkamera MV-CL084-91F2M eine präzise Erfassung schnell bewegter Objekte. Dank mehrerer ISP-Funktionen wie Gammakorrektur, Flat-Field-Korrektur, LUT und Schwarzwertanpassung liefert sie konsistente und hochwertige Bildergebnisse.
Das bidirektionale I/O-Design erlaubt eine flexible Konfiguration der Ein- und Ausgänge, während das robuste Gehäuse mit IP40-Schutz und das kompakte M72-Objektivgewinde eine einfache Integration in industrielle Umgebungen ermöglichen.
Die Kamera ist kompatibel mit XoFLink und GenICam sowie der MVS-Software, was eine einfache Systemeinbindung und Steuerung gewährleistet. Damit eignet sich die Hikrobot Zeilenkamera MV-CL084-91F2M ideal für Hochgeschwindigkeits-Inspektionssysteme, Oberflächenanalyse, Druckbildkontrolle und Halbleiterfertigung.
- Unterstützt Mehrfachbeleuchtungssteuerung, Mehrfachexposition, TDI usw.
- Integriert mehrere ISP-Funktionen wie Gammakorrektur, Flat-Field-Korrektur (FFC), LUT und Schwarzwert-Offset.
- Verfügt über zwei XoF-Glasfaseranschlüsse für eine Hochgeschwindigkeits-Datenübertragung.
- Bidirektionales, konfigurierbares I/O-Hardwaredesign für flexible Ein- und Ausgänge.
- Kompaktes Design für eine flexible Installation.
Hikrobot CL-Serie Zeilenkamera
Die CL-Serie umfasst Auflösungen von 2K bis 16K Pixel und ist mit GigE-, Camera Link- und XoF-Schnittstellen ausgestattet. Sie unterstützt eine Vielzahl von ISP-Funktionen und Algorithmen, die den unterschiedlichen Anforderungen von Zeilenkamera-Anwendungen gerecht werden.
Vielfältige Bildverarbeitung, flexible Aufnahme
Die CL-Kamera unterstützt verschiedene ISP-Funktionen wie Flat-Field-Korrektur, Gamma, LUT, Weißabgleich, CCM, SC usw., um den Benutzern zu helfen, Bilddaten in höherer Qualität zu erhalten.
Neben der zeitgesteuerten Belichtung wurde eine neue Aufnahmemethode mit triggerbreitengesteuerter Belichtung hinzugefügt. Durch externe (Software-/Hardware-)Triggersignale kann die Kamera flexibel an äußere Beleuchtungsbedingungen und Anforderungen der Belichtungssteuerung angepasst werden.
Hochbandbreitenmodus, hohe Zeilenfrequenzübertragung
Der neue GigE CL-Zeilenkamera ist mit einem Hochbandbreitenmodus ausgestattet. Dieser durchbricht die physikalische Bandbreitenbegrenzung des Gigabit-Netzwerks, wodurch die Zeilenfrequenz um das 1,5- bis 2-Fache erhöht werden kann. So erhalten die Benutzer eine kostengünstigere und leistungsfähigere Lösung.
*Die hier dargestellten Daten können je nach Umgebung, Objekten und weiteren verschiedenen Faktoren variieren. Die GK VISION GmbH übernimmt keine Verantwortung für daraus resultierende Konsequenzen im Zusammenhang mit den verkauften Produkten von den verschiedenen Herstellern.
Technische Daten
| Artikelnummer | MV-CL084-91F2M |
|---|---|
| Typ | 8K7 XoF 4-line（2 SFP+） mono line-scan camera |
| Sensortyp | CMOS |
| Pixelgröße | 7 μm × 7 μm |
| Auflösung | 8192 × 4 |
| Bildmodus | Supports multi-light control: 1/2/3/4 light(s) Supports 1-Line, 2-TDI, 4-TDI |
| Max. Zeilenrate | 1-light mode: 200 kHz (1-Line), 100 kHz (2-TDI), 50 kHz (4-TDI) 2-light mode: 52 kHz (1-Line), 26 kHz (2-TDI) 3-light mode: 34.6 kHz (1-Line) 4-light mode: 26 kHz (1-Line) |
| Dynamikbereich | 63.4 dB |
| Signal-Rausch-Verhältnis (SNR) | 40.8 dB |
| Gain (Verstärkung) | 1.0 × |
| Belichtungszeit | 3 μs to 10 ms |
| Belichtungsmodus | Off/Once/Continuous exposure mode, and supports trigger-width exposure |
| Mono/Farbe | Mono |
| Pixelformat | Mono 8/10/12 |
| Binning | Supports 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4 |
| Bildspiegelung | Supports horizontal reverse image output |
| Triggermodus | External trigger, internal trigger |
| Externer Triggermodus | Line trigger, frame trigger, line + frame trigger |
| Schnittstelle | 2LC fiber connector |
| Digital-I/O | 12-pin P10 connector provides power and I/O: Configurable input/output × 4 (Line 0/1/3/4) and single-ended/differential is supported. |
| Stromversorgung | 12 VDC to 24 VDC |
| Leistungsaufnahme | Typ. 15.4 W @ 24 VDC |
| Objektivanschluss | M72*0.75, flange back length 12 mm, applicable to F-mount via lens adapter |
| Abmessungen | 132 mm × 76 mm × 57.4 mm (5.2" × 3.0" × 2.3") |
| Gewicht | Approx. 600 g (1.3 lb.) |
| Schutzklasse | IP40 (under proper lens installation and wiring) |
| Temperatur | Working temperature: –20 °C to 50 °C (–4 °F to 122 °F) Storage temperature: –30 °C to 80 °C (–22 °F to 176 °F) |
| Luftfeuchtigkeit | 5% RH to 90% RH (no condensation) |
| Software | MVS |
| Betriebssystem | 32/64-bit Windows 7/10, 64-bit Windows 11 |
| Kompatibilität | XoFLink, GenlCam |
| Zertifizierung | CE, RoHS, KC |

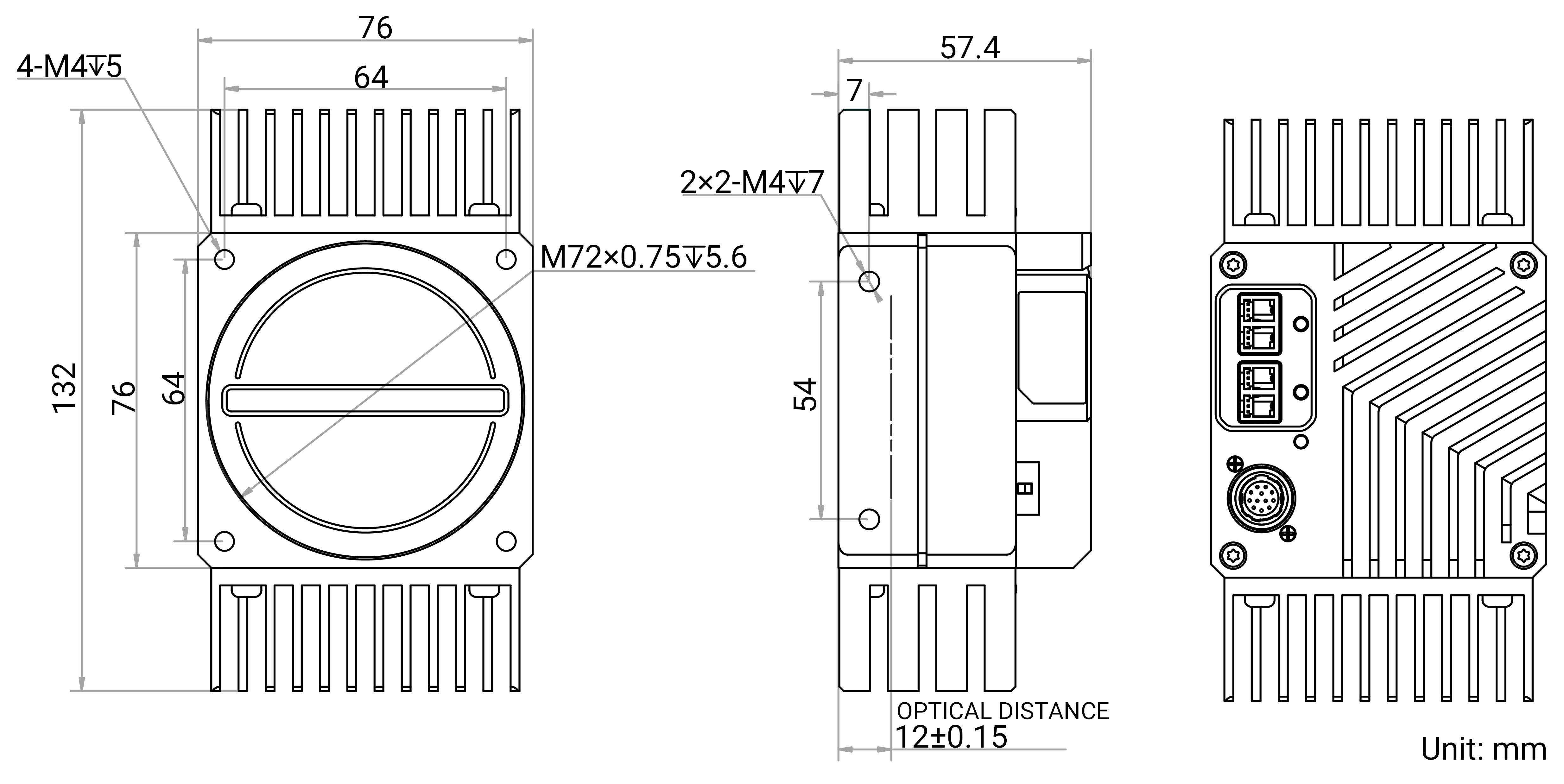

Maßzeichnung
