di-soric
HS-GH-12
Serie: HS-GH
- Vielseitiges Haltesystem mit hoher Flexibilität
- Universelle Montage
- Stufenlose Justierung
- Robuste Bauweise
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Umfangreiches Montagesystem-Programm für die feste Befestigung von Sensoren und Beleuchtungen - mit Grundhaltern, Rohren, Stangen, Adapterringen, Gelenkarmen, Winkelklemmstücken und Kreuzverbindern lässt sich nahezu jede Montagesituation abdecken. Zu den weiteren Eigenschaften zählen: vielseitiges Haltesystem mit hoher Flexibilität, universelle Montage, stufenlose Justierung und robuste Bauweise.
Technische Daten
| Artikelnummer | HS-GH-12 |
|---|---|
| Komponente | Grundhalter |
| Maß | Gewinde: M10 |
| Gehäusematerial | Zinkdruckguss |
| Produktserie | Z-UBT-KL-MS Montagesystem |
| Typ | Halterung |

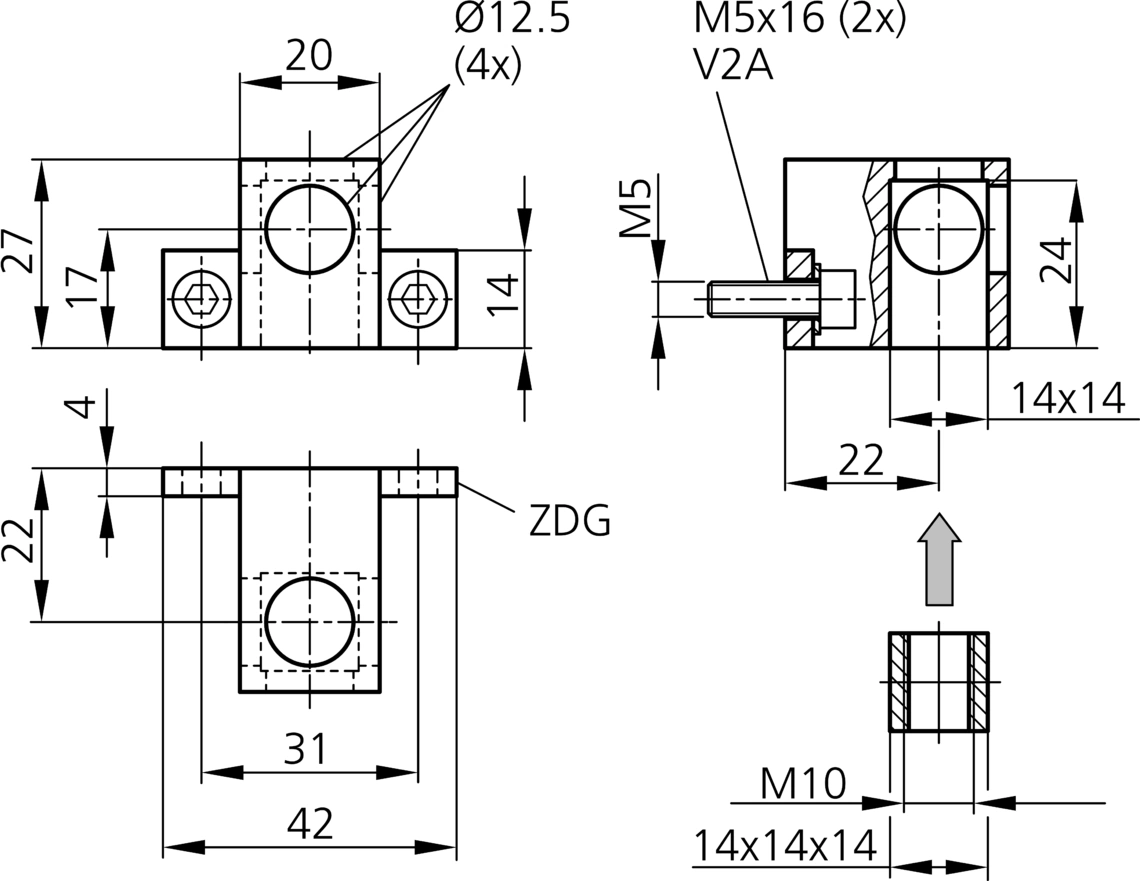

Maßzeichnung
Dokumente
- Datenblatt herunterladen
209485_ds_HS-GH-12_de (PDF)
Datenblatt · DE · 443 KB
- Herunterladen
HS-GH-12 (STP)
Technische Zeichnung · DE · 214 KB
- Herunterladen
HS-GH-12 (DXF)
Technische Zeichnung · DE · 157 KB
- Herunterladen
HS-GH-12 (DWG)
Technische Zeichnung · DE · 62 KB
- Herunterladen
HS-KL-12-20-V (STP)
Technische Zeichnung · DE · 470 KB
- Herunterladen
HS-S-12-130-M10 (STP)
Technische Zeichnung · DE · 24 KB
