OPT
OPT-S1656-LQL
Manufacturer part number: OPT-S1656-LQL
Series: M12-Flüssiglinsenobjektive
- Mount
- M12×0.5-6g
- Focal length
- 16 mm
- Bildkreis
- Ø9.4 mm (1/1.7")
- Arbeitsabstand
- 150 mm up to ∞
- Aperture
- F5.6
Price and availability on request
We quote the price individually per inquiry, based on configuration and quantity.
Not sure which model fits?
One of our staff will review your application and recommend the right configuration.
Have your application reviewedDescription
Mit Brennweite 16 mm, Blende F5,6, Bildkreis Ø9,4 mm (1/1.7") gehört OPT-S1656-LQL zur Serie „M12-Flüssiglinsenobjektive“ von OPT Machine Vision. Dazu kommen Arbeitsabstand 150 mm – ∞, S-Mount (M12), Spektralbereich 435 – 656 nm.
Die M12-Flüssiglinsenobjektive verbinden das S-Mount-Format mit einer Optotune-Flüssiglinse (EL-3-10): Fokus per Strom, Brechkraft von -13 bis +13 dpt, feste Blende F5.6 und Bildkreis für Sensoren bis 1/1.7". Angeschlossen wird über ein zweipoliges FPC-Kabel. Für Platinenkameras und Codeleser, die ohne bewegte Mechanik auf wechselnde Abstände scharfstellen müssen.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei, die technischen Daten stammen unverändert von OPT.
Technical data
| Manufacturer part number | OPT-S1656-LQL |
|---|---|
| Focal Length(mm) | 16 mm |
| Image Circle Ø(mm) | Ø9.4 mm (1/1.7") |
| Aperture(F/#) | F5.6 |
| Max. Field Of View（H*V） | Diagonal (9.25 mm): 31.78° | Horizontal (7.4 mm): 25.54° | Vertical (5.5 mm): 19.06° |
| Wavelength Range(nm) | 435 – 656 nm |
| Relative Illumination | >83 % |
| Working Distance(mm) | 150 mm – ∞ |
| Distortion | <1.7 % |
| Chief Ray Angle | <5.5° |
| Flange Focal Distance(mm) | 13.91 mm |
| Back Focal Length(mm) | 8.77 mm |
| Mount | S-Mount (M12) |
| Connector Type | FPC (2-pin) |
| Size(mm) | Ø16×17.97 |
| Total Track Length(mm) | 26.21 mm |
| Focus Tunable Lens | Optotune EL-3-10-VIS-26D-FPC |
| Focal Power Range(20C° (dpt)) | -13 – +13 dpt |
| Wavefront Error * | <0.2 / <0.2 (λRMS bei 525 nm, vertical/horizontal) |
| Working Temperature | -20 °C – +65 °C |
| Storage Temperature | -50 °C – +85 °C |
| Temperature Compensation | nein |

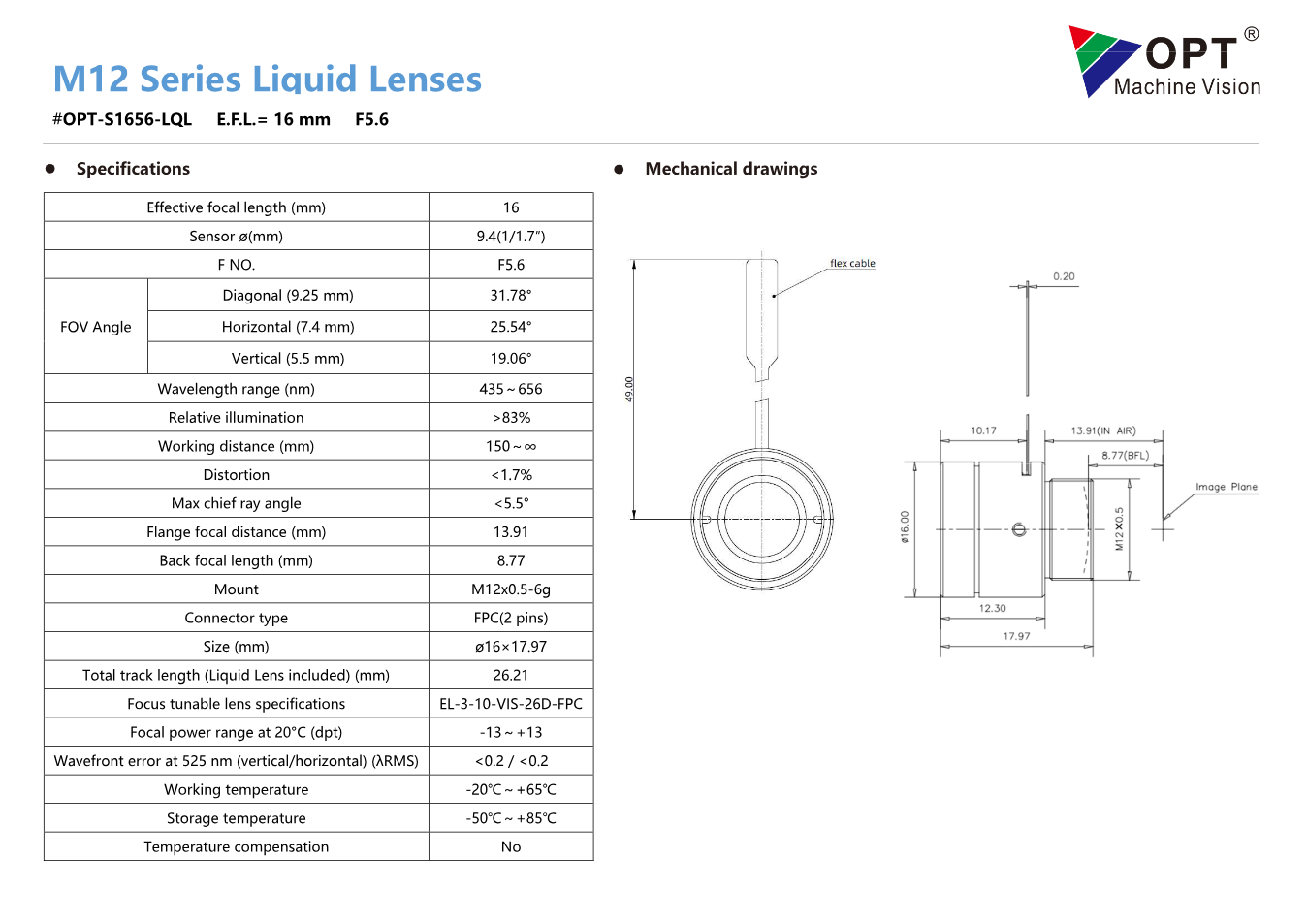

Dimensional drawing
Documents
- Download datasheet
Datasheet mit Maßzeichnung OPT-S1656-LQL (PDF)
Datasheet · EN · 432 KB
- Download datasheet
Optische Daten (MTF) OPT-S1656-LQL
Datasheet · EN · 913 KB
- Download datasheet
M12-Flüssiglinsenobjektive – Serienbroschüre OPT
Datasheet · EN · 4028 KB
- Download
3D-Modell OPT-S1656-LQL (STEP)
Technical drawing · EN · 1376 KB
