di-soric
BEK-1-D120-G3TI-IBS
Serie: BEK-1
- Lichtfarbe:
- Blau
- Wellenlänge:
- 465 nm
- Abmessungen:
- Ø 120 mm (Durchmesser)
- Leistung:
- 8 W
- Spannung:
- 24 V
- Schutzart:
- IP 67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Dunkelfeldbeleuchtungen dienen zur Kontrasterhöhung von Oberflächendefekten beispielsweise für die Qualitätsüberprüfung. Bei diesen Beleuchtungen erfolgt eine transversale Lichteinkopplung zur Kamerablickrichtung. Sie sind in allen applikationsrelevanten Lichtfarben lieferbar und zeichnen sich durch Merkmale wie Triggerinversion und Helligkeitsverstellung aus.
Technische Daten
| Artikelnummer | BEK-1-D120-G3TI-IBS |
|---|---|
| Versorgungsspannung | 24 V DC (Regelbereich 10 - 35 V DC) |
| Leerlaufstrom (max.) | 340 mA (24 V DC) |
| Leistungsaufnahme | 8 W |
| Verpolschutz | Ja |
| Isolationsspannungsfestigkeit | 500 V |
| Außendurchmesser | 120 mm |
| Gehäuseabmaße | 170 x 200 x 15 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Schutzklasse (elektrisch) | III, Betrieb an Schutzkleinspannung |
| Augensicherheit | Freie Gruppe |
| Zulassungen | UL |
| Beleuchtungstypen | Dunkelfeldbeleuchtung |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | 3,3 … 35,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Farbe | Blau |
| Wellenlänge | 465 nm |
| Abstrahlwinkel FWHM | 20° |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Einschaltverzögerung (Trig.) | 0,270 ms |
| Ausschaltverzögerung (Trig.) | 0,070 ms |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Betriebstemperatur (im Betrieb) | 0 … +40 °C |
| Schutzart | IP67 |
| Steckertyp | M12, 3-polig |

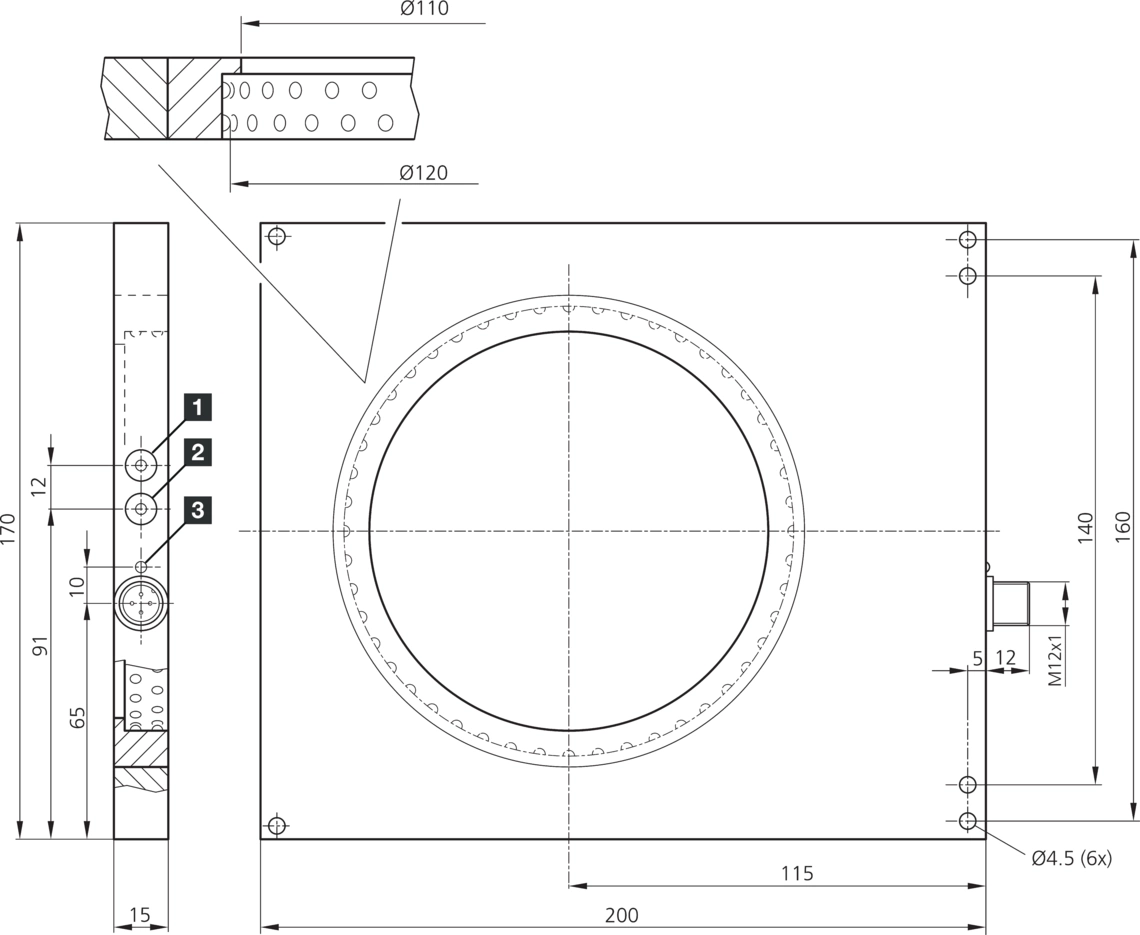

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-1-D120-G3TI-IBS
Datenblatt · DE · 1331 KB
- Herunterladen
BEK 1-D120-GxTI-IBS (IGS)
Technische Zeichnung · DE · 1929 KB
- Herunterladen
BEK 1-D120-GxTI-IBS (STP)
Technische Zeichnung · DE · 632 KB
- Herunterladen
BEK_1-D120 (DXF)
Technische Zeichnung · DE · 207 KB
