di-soric
BEK-F100100-G0TI-IBS
Serie: BEK-F100100
- Lichtfarbe:
- Infrarot
- Wellenlänge:
- 850 nm
- Abmessungen:
- 100 x 100 mm
- Leistung:
- 7,2 W
- Spannung:
- 24 V
- Schutzart:
- IP 67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Flächenbeleuchtungen mit schaltbarem Gleichlicht eignen sich zum Betrieb an einer 24 VDC-Spannungsquelle. Sie bieten eine konstante Lichtintensität über einen weiten Spannungsbereich.
Technische Daten
| Artikelnummer | BEK-F100100-G0TI-IBS |
|---|---|
| Versorgungsspannung | 24 V DC (Regelbereich 15 - 35 V DC) |
| Leerlaufstrom (max.) | 300 mA (24 V DC) |
| Leistungsaufnahme | 7,2 W |
| Verpolschutz | Ja |
| Länge | 100 mm |
| Breite | 100 mm |
| Gehäuseabmaße | 130 x 160 x 15 mm |
| Gehäuselänge | 160 mm |
| Gehäusehöhe | 130 mm |
| Gehäusebreite | 15 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Material | PC, opal diffus (Schutzoptik) |
| Schutzklasse (elektrisch) | III, Betrieb an Schutzkleinspannung |
| Augensicherheit | Freie Gruppe |
| Zulassungen | UL |
| Beleuchtungstypen | Flächenbeleuchtung |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | 3,3 … 35,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Farbe | Infrarot |
| Wellenlänge | 850 nm |
| Abstrahlwinkel FWHM | 120° |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Betriebstemperatur (im Betrieb) | 0 … +40 °C |
| Schutzart | IP67 |
| Steckertyp | M12, 3-polig |

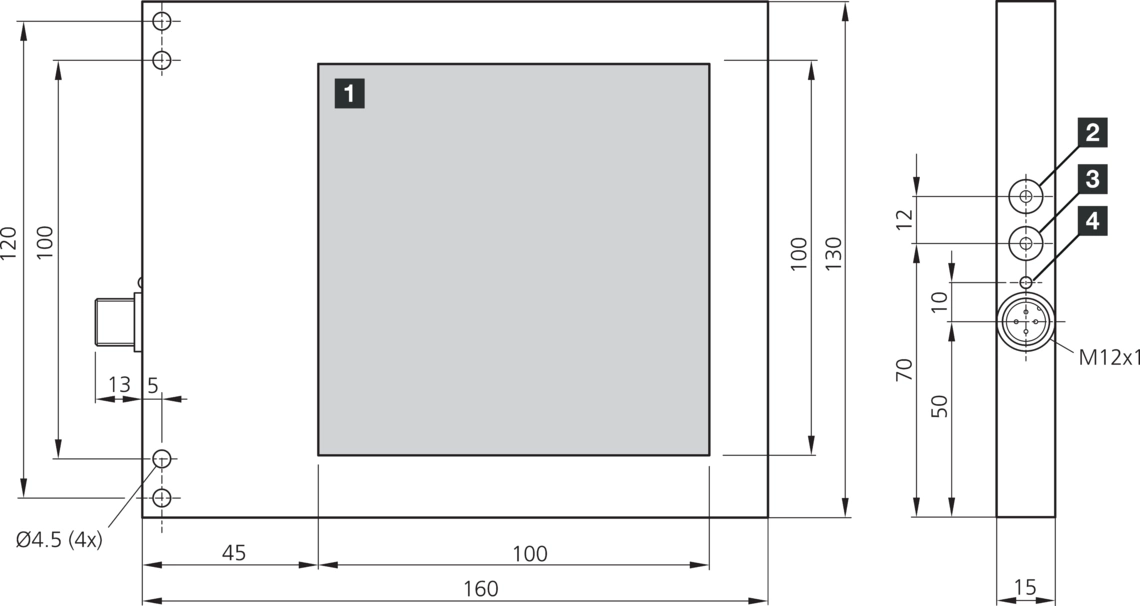

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-F100100-G0TI-IBS
Datenblatt · DE · 687 KB
- Herunterladen
BEK-F100x100-GxTI-IBS (STP)
Technische Zeichnung · DE · 308 KB
- Herunterladen
BEK-F100x100-GxTI-IBS (IGS)
Technische Zeichnung · DE · 774 KB
