di-soric
BEK-F200200-G1TI-IBS
Serie: BEK-F200200
- Lichtfarbe:
- Rot
- Wellenlänge:
- 625 nm
- Abmessungen:
- 200 x 200 mm
- Leistung:
- 12,7 W
- Spannung:
- 24 V
- Schutzart:
- IP 67
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Flächenbeleuchtungen mit schaltbarem Gleichlicht eignen sich zum Betrieb an einer 24 VDC-Spannungsquelle. Sie bieten eine konstante Lichtintensität über einen weiten Spannungsbereich.
Technische Daten
| Artikelnummer | BEK-F200200-G1TI-IBS |
|---|---|
| Versorgungsspannung | 24 V DC (Regelbereich 15 - 35 V DC) |
| Leerlaufstrom (max.) | 530 mA (24 V DC) |
| Leistungsaufnahme | 12,7 W |
| Verpolschutz | Ja |
| Länge | 200 mm |
| Breite | 200 mm |
| Gehäuseabmaße | 230 x 260 x 18 mm |
| Gehäuselänge | 260 mm |
| Gehäusehöhe | 230 mm |
| Gehäusebreite | 18 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Material | PC, opal diffus (Schutzoptik) |
| Schutzklasse (elektrisch) | III, Betrieb an Schutzkleinspannung |
| Augensicherheit | Freie Gruppe |
| Zulassungen | UL |
| Beleuchtungstypen | Flächenbeleuchtung |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | 3,3 … 35,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Farbe | Rot |
| Wellenlänge | 625 nm |
| Abstrahlwinkel FWHM | 120° |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Einschaltverzögerung (Trig.) | 0,316 ms |
| Ausschaltverzögerung (Trig.) | 0,090 ms |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Betriebstemperatur (im Betrieb) | 0 … +40 °C |
| Schutzart | IP67 |
| Steckertyp | M12, 3-polig |

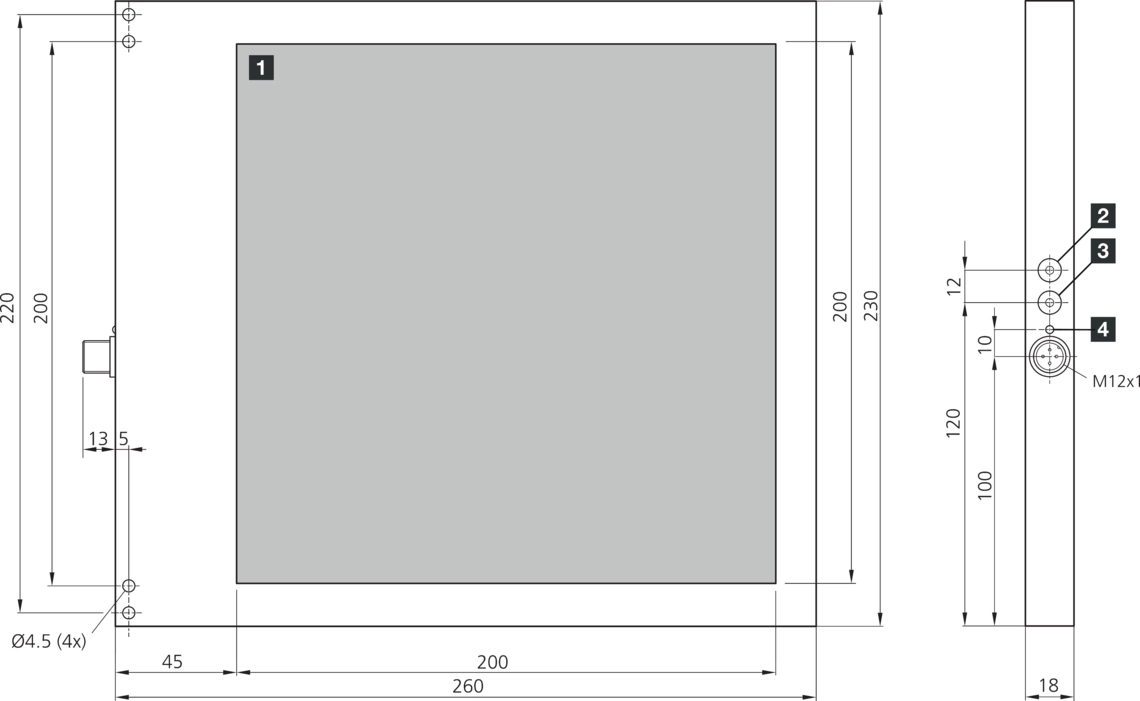

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-F200200-G1TI-IBS
Datenblatt · DE · 726 KB
- Herunterladen
BEK-F200x200-GxTI-IBS (STP)
Technische Zeichnung · DE · 315 KB
- Herunterladen
BEK-F200x200-GxTI-IBS (IGS)
Technische Zeichnung · DE · 824 KB
