di-soric
BEK-K5050-G1TI-IBS
Serie: BEK-K5050
- Lichtfarbe:
- Rot
- Wellenlänge:
- 625 nm
- Abmessungen:
- 50 x 50 mm
- Leistung:
- 7,2 W
- Spannung:
- 24 V
- Schutzart:
- IP 20
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Koaxialbeleuchtungen dienen zur schattenfreien, axialen Ausleuchtung der Untersuchungsobjekte. Oberflächenreflexe werden zuverlässig unterdrückt. Sie sind in allen applikationsrelevanten Lichtfarben lieferbar und zeichnen sich durch Merkmale wie Triggerinversion und Helligkeitsverstellung aus. Koaxialbeleuchtungen eignen sich zum Betrieb an einer 24 VDC-Spannungsquelle und sind helligkeitsstabilisiert für einen weiten Spannungsbereich.
Technische Daten
| Artikelnummer | BEK-K5050-G1TI-IBS |
|---|---|
| Versorgungsspannung | 24 V DC (Regelbereich 18 - 35 V DC) |
| Leerlaufstrom (max.) | 300 mA (24 V DC) |
| Leistungsaufnahme | 7,2 W |
| Verpolschutz | Ja |
| Länge | 50 mm |
| Breite | 50 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Material | Mineralglas (Fenster) |
| Schutzklasse (elektrisch) | III, Betrieb an Schutzkleinspannung |
| Augensicherheit | Freie Gruppe |
| Zulassungen | UL |
| Besonderheiten | Triggereingang |
| Triggereingang High Pegel | 3,3 … 35,0 V |
| Triggereingang Low Pegel | < 2,8 V |
| Farbe | Rot |
| Wellenlänge | 625 nm |
| Abstrahlwinkel FWHM | 120° |
| Beleuchtungsstärke | 18,4 kLx (5,0 mm), 4,80 kLx (50,0 mm), 8,60 kLx (30,0 mm) |
| Regelung | Integrierte Leistungsregelung |
| Anzeige | LED grün - Betriebsanzeige |
| Schock-/Schwingbeanspruchung | 30 g, 11 ms / 10 … 55 Hz, 1,0 mm |
| Betriebstemperatur (im Betrieb) | 0 … +40 °C |
| Schutzart | IP20 |
| Steckertyp | M12, 3-polig |

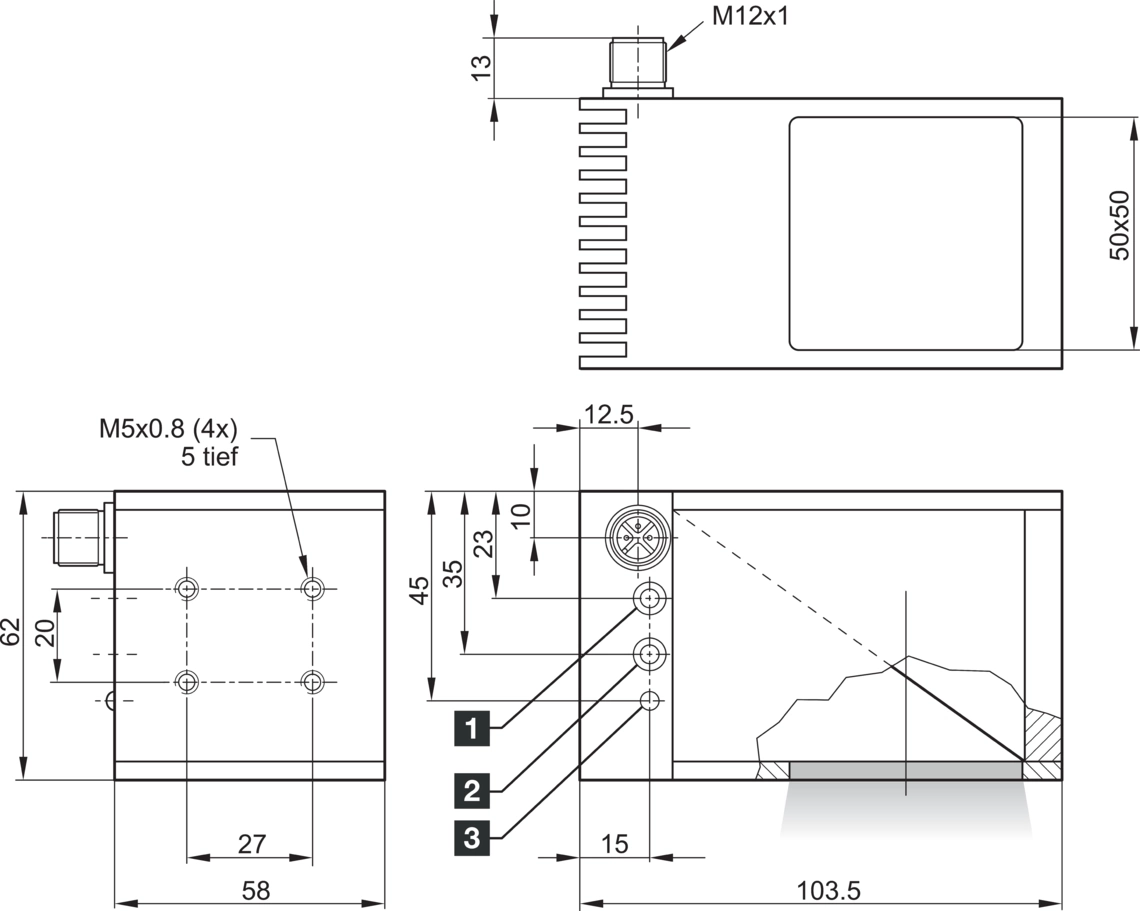

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt BEK-K5050-G1TI-IBS
Datenblatt · DE · 2674 KB
- Herunterladen
BEK-K50/50-GxTI-IBS (STP)
Technische Zeichnung · DE · 641 KB
- Herunterladen
BEK-K50/50-GxTI-IBS (IGS)
Technische Zeichnung · DE · 1563 KB
