OPT
OPT-TFL7528-29M
Hersteller-Artikelnummer: OPT-TFL7528-29M
Serie: 29-MP-Festbrennweiten
- Anschluss
- TFL-Mount
- Brennweite
- 75 mm
- Sensorgröße
- 1" | 4/3" | 44 mm
- Arbeitsabstand
- 300 mm bis ∞
- Blende
- F2.8-F32
- Filtergewinde
- M58 × 0,75
Preis und Verfügbarkeit auf Anfrage
Den Preis nennen wir individuell je Anfrage, abhängig von Konfiguration und Menge.
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Mit Brennweite 75 mm, Blende F2,8 – F32, Bildkreis Ø44 mm gehört OPT-TFL7528-29M zur Serie „29-MP-Festbrennweiten“ von OPT Machine Vision. Dazu kommen Arbeitsabstand 300 mm – ∞, TFL-Mount.
Die 29-MP-Serie ist für großformatige Sensoren gerechnet - 29-Megapixel-Flächenkameras ebenso wie Zeilenkameras bis 8K mit 5-µm-Pixeln. Über das volle Bildfeld erreicht sie bis zu 100 lp/mm bei geringer Gesamtverzeichnung. Sie kommt zum Einsatz, wenn ein einzelnes Bild große Objekte mit hoher Detailtreue abbilden soll: Displays, Leiterplatten, Bahnware an Zeilenkameras.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Maßzeichnung und STEP-Modell liegen bei, die technischen Daten stammen unverändert von OPT.
Anschlussvariante des OPT-F7528-29M (TFL (M35×0.75)); Optik identisch, Auflagemaß 17.526 mm laut OPT-Tabelle.
Technische Daten
| Hersteller-Artikelnummer | OPT-TFL7528-29M |
|---|---|
| Brennweite | 75 mm |
| Schnittweite | 35,8 mm |
| Arbeitsabstand | 300 mm – ∞ |
| Blende | F2,8 – F32 |
| Abbildungsmaßstab | 0 – 0,250 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø44 mm |
| Sensorformat | 1" | 4/3" | 44 mm |
| Verzeichnung | <0,03 % |
| Maximales Sichtfeld (H × V) | 9,8°×7,3° | 13,7°×10,3 | 26,4°×20,0° |
| Filtergewinde | M58×0,75-6H |
| Objektivbauart | Festbrennweite |
| Anschluss | TFL-Mount |
| Auflagemaß | 17,526 mm |
Herstellerangaben: OPT Machine Vision, abgerufen am 2026-09-03

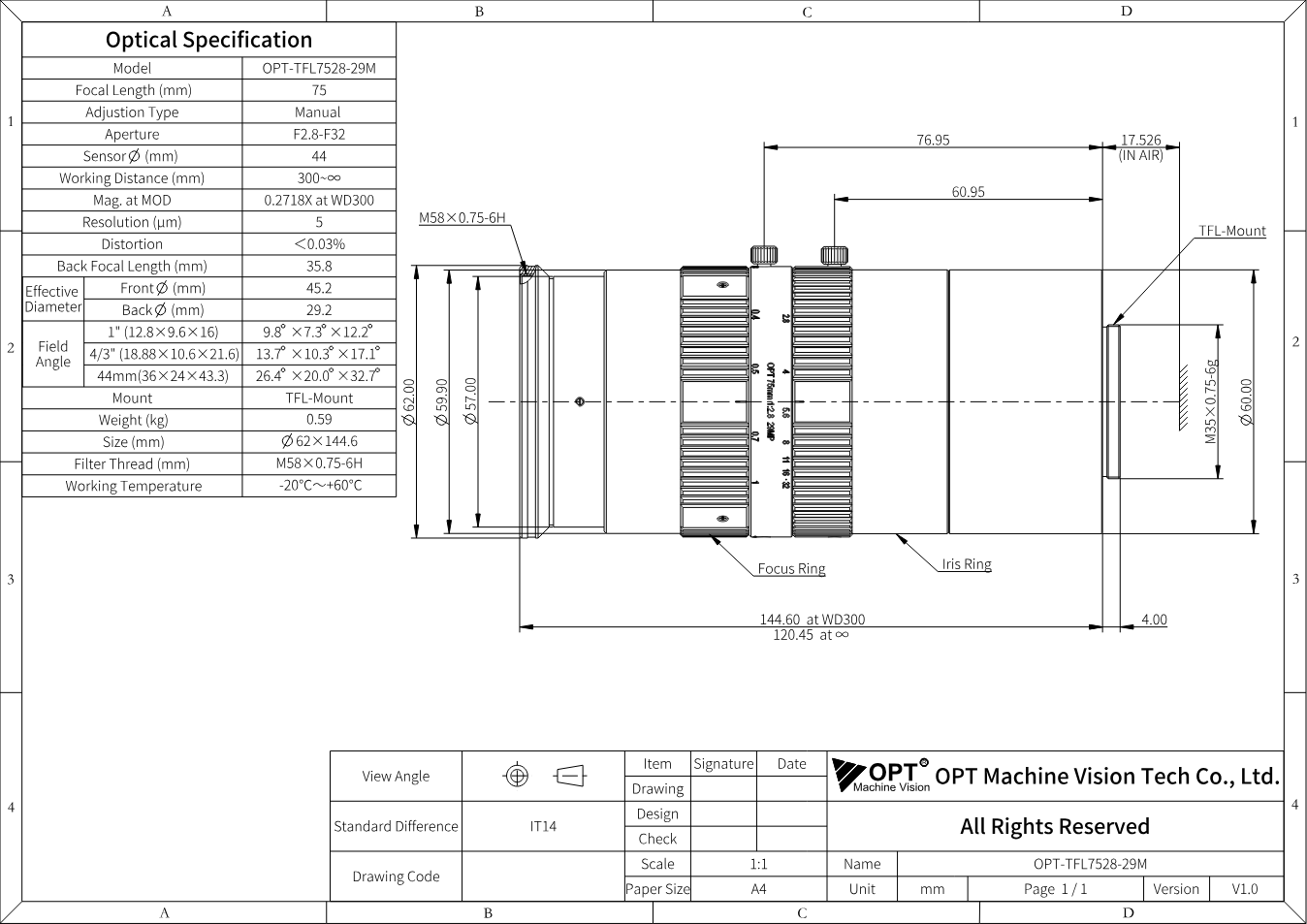

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-TFL7528-29M (PDF)
Datenblatt · EN · 310 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-TFL7528-29M
Datenblatt · EN · 369 KB
- Datenblatt herunterladen
29-MP-Festbrennweiten – Serienbroschüre OPT
Datenblatt · EN · 1358 KB
- Herunterladen
3D-Modell OPT-TFL7528-29M (STEP)
Technische Zeichnung · EN · 5852 KB
