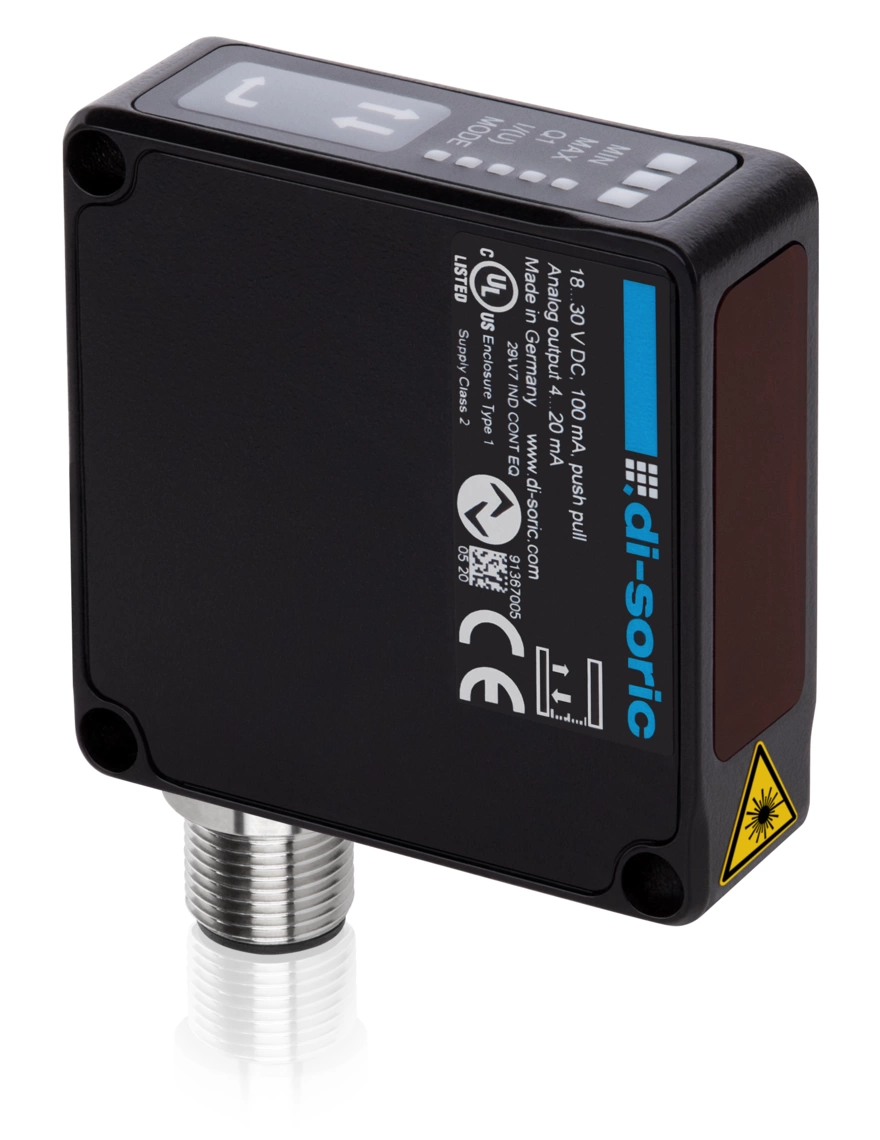

di-soric LAT52-80IU-RB5
- Funktionsprinzip:
- Optisch
- Bauform:
- Quader
- Erfassungsbereich:
- 30 … 80 mm
- Schaltausgang:
- Gegentakt (1x), 100 mA, NO/NC
- Lichtquelle:
- Laser
- Versorgungsspannung:
- 18 … 30 V DC (Supply Class 2)
- Anschluss:
- Stecker, M12
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Der LAT-52 Kompakt ist ein kompakter, universeller Abstandssensor mit Metallgehäuse für mittlere Abstände bis zu 500 mm. Er ist schnell und kommt bei Anwendungen im mm und Sub-mm-Bereich zum Einsatz. Der LAT-52 ist in 3 unterschiedlichen Messbereichen verfügbar. Die Variante mit dem Messbereich von 30 mm bis 80 mm verfügt über eine Auflösung von 0,01 mm. Der kleine Laser-Lichtfleck ermöglicht die Ermittlung geringer Abstandsänderungen. Der LAT-52 wird alternativ über die Tastatur oder IO-Link bedient, Laserklasse 1 gewährleistet volle Augensicherheit.
- IO-Link
- Präzise linearisierte Objekterfassung
- Großer Erfassungsbereich
- 3 Betriebsmodi als IO-Link Parameter
- Laserklasse 1
- Rotlicht-Laser, mit kleinem Laserpunkt
- Einfache Bedienung
- Robustes Metallgehäuse
Technische Daten
| Artikelnummer | LAT52-80IU-RB5 |
|---|---|
| Funktionsprinzip | Optisch |
| Versorgungsspannung | 18 … 30 V DC (Supply Class 2) |
| Leerlaufstrom (max.) | 60 mA |
| Isolationsspannungsfestigkeit | 500 V |
| Gehäuselänge | 51 mm |
| Gehäusematerial | Zinkdruckguss (schwarz, pulverbeschichtet) |
| Gewicht | 102 g |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Bauform | Quader |
| Besonderheiten | Radialer Steckerabgang |
| Schaltausgang | Gegentakt (1x), 100 mA, NO/NC |
| Schaltfunktion | Schließer (NO), Öffner (NC) |
| Spannungsfall (max.) | 2 V |
| Schnittstelle | IO-Link V1.1, COM2, Smart Sensor Profile |
| Lichtquelle | Laser |
| Wellenlänge | 650 nm |
| Erfassungsbereich | 30 … 80 mm (6 ... 90 % Remission) |
| Anzeige | LED grün - Status, gelb - Schaltausgang, rot - Signal schwach |
| Umgebungstemperatur | 0 … +50 °C |
| Schutzart | IP67 |
| Anschluss | Stecker, M12, 5-polig |
Dokumente
- Datenblatt herunterladen
Datenblatt di-soric LAT52-80IU-RB5
Datenblatt · DE · 1876 KB
