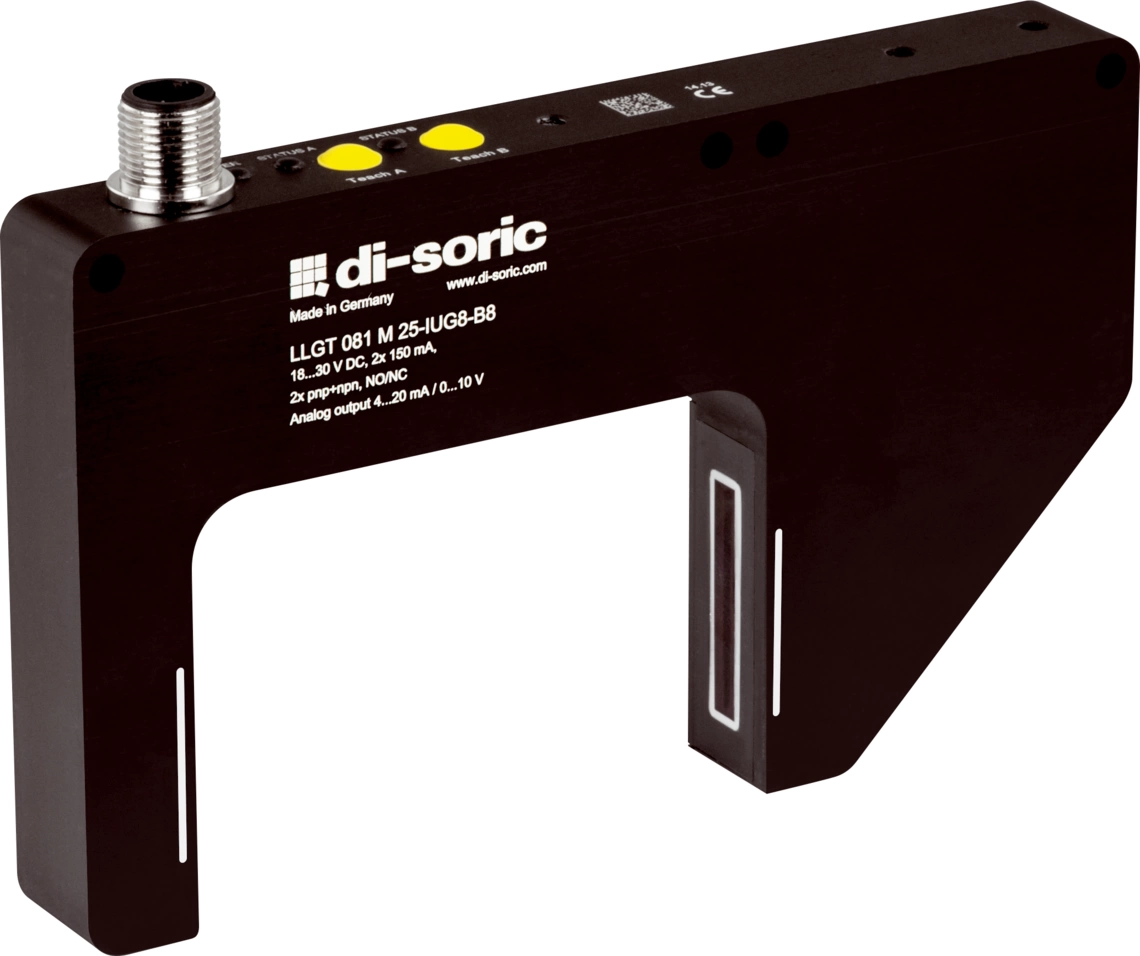

di-soric LLGT-081-M-25-IUG8-B8
- Funktionsprinzip:
- Optisch
- Bauform:
- Gabel
- Erfassungsbereich:
- 25 mm
- Schaltausgang:
- Gegentakt (2x), 150 mA, NO/NC, umschaltbar
- Lichtquelle:
- Laser
- Versorgungsspannung:
- 18 … 30 V DC
- Anschluss:
- Stecker, M12
Preis und Verfügbarkeit auf Anfrage
Unsicher bei der Auswahl?
Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
Die Linienlaser-Gabellichtschranke LLGT dient zur präzisen Kantenvermessung und zur Ermittlung von Durchmessern. Mit diesem messenden, hochauflösenden Gerät können selbst kleinste Maßunterschiede sicher erfasst und ausgewertet werden.
- Strom- / Spannungsausgang umschaltbar
- Teach-In für Messbereich und Schaltausgänge
- Fernteachmöglichkeit mit Tastensperrfunktion
- Schaltausgänge mit Fenstermodus
- Großer Messbereich
- Robustes Metallgehäuse
Technische Daten
| Artikelnummer | LLGT-081-M-25-IUG8-B8 |
|---|---|
| Versorgungsspannung | 24 V DC (Regelbereich 18 - 30 V DC) |
| Funktionsprinzip | Optisch |
| Leerlaufstrom (max.) | 70 mA (24 V DC) |
| Isolationsspannungsfestigkeit | 500 V |
| Gehäuselänge | 90 mm |
| Gehäusematerial | Aluminium (schwarz, eloxiert) |
| Material | Floatglas (Schutzoptik) |
| Schutzklasse | III, Betrieb an Schutzkleinspannung |
| Auswertung | digital, analog |
| Bauform | Gabel |
| Schaltausgang | Gegentakt (2x), 150 mA, NO/NC, umschaltbar |
| Schaltfunktion | Schließer (NO), Öffner (NC) |
| Spannungsfall (max.) | 2 V |
| Lichtquelle | Laser |
| Wellenlänge | 650 nm |
| Erfassungsbereich | 25 mm |
| Schalthysterese (max.) | 0,1 mm |
| Anzeige | LED grün - Betrieb, gelb - Schaltausgänge |
| Umgebungstemperatur | +5 … +45 °C |
| Schutzart | IP67 |
| Anschluss | Stecker, M12, 8-polig |
