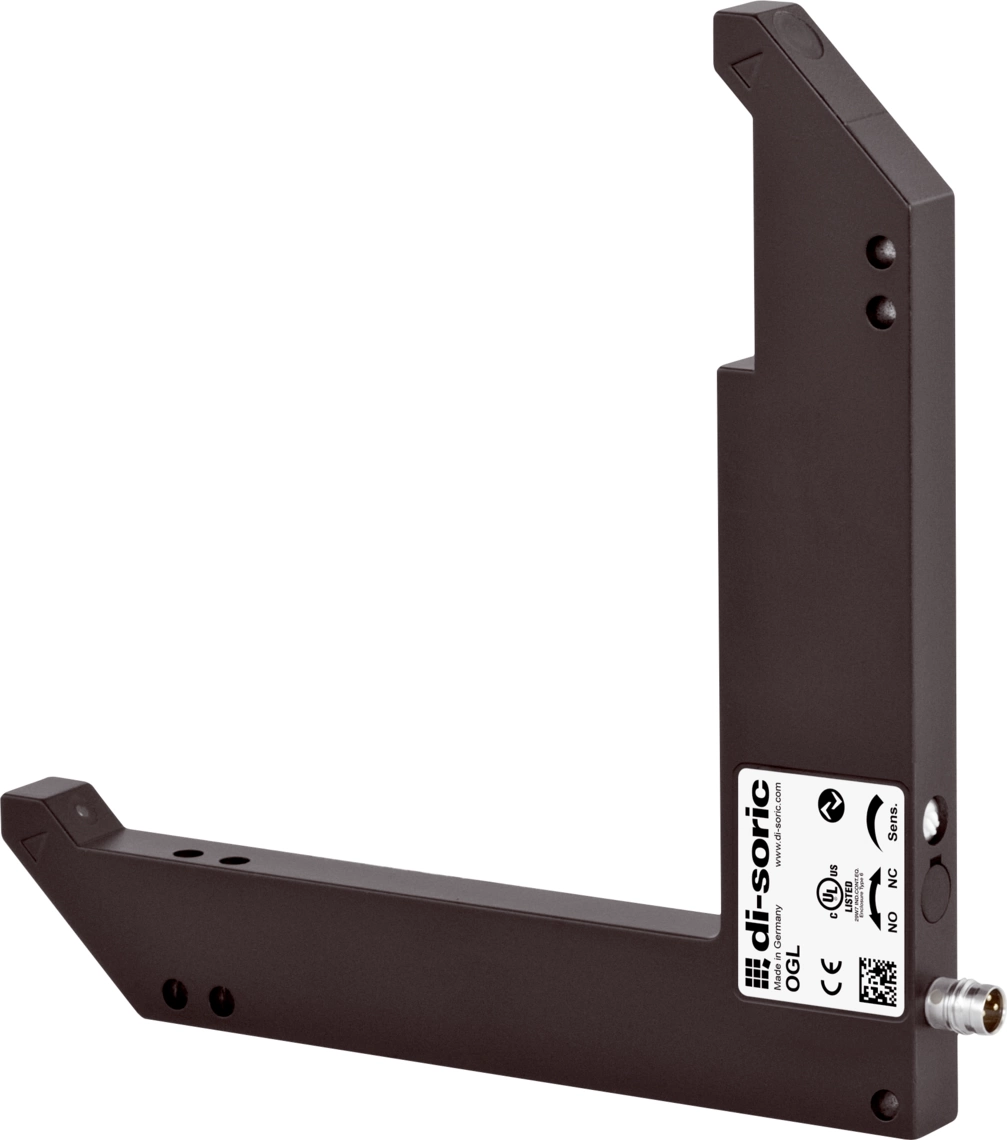

di-soric OGL-121-G3-T3

Funktionsprinzip:: Optisch
Bauform:: Winkel
Erfassungsbereich:: 158 mm
Schaltausgang:: Gegentakt, 100 mA, NO/NC, umschaltbar
Lichtquelle:: LED
Versorgungsspannung:: 10 … 30 V DC (Supply Class 2)
Anschluss:: Stecker, M8

Preis und Verfügbarkeit auf Anfrage

Unsicher bei der Auswahl?

Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Beschreibung

Die Winkellichtschranke OGL bietet eine unerreichte Performance und lässt sich einfach mit Potentiometer bedienen. Die OGL bietet eine hohe Auflösung und Reproduzierbarkeit bei überragender Geschwindigkeit. Sie wird intuitiv mittels Potentiometer oder IO-Link bedient. Vier voreingestellte Betriebsmodi ermöglichen eine ideale Anpassung an die Anwendung, gleichzeitig bietet IO-Link wichtige Vorteile bei der Konfiguration und Diagnose.

Video

- 4 Betriebsmodi als IO-Link Parameter

- Anzugs-/ und Auschaltverzögerung als IO-Link Parameter

- Diagnose mit IO-Link

- Metallgehäuse

- Empfindlichkeit einstellbar

- Hohe Schaltfrequenz

- Hell-/Dunkelschaltung

- Helle Ring-LED

- Hohe Schutzart

Technische Daten

Artikelnummer	OGL-121-G3-T3
Funktionsprinzip	Optisch
Versorgungsspannung	10 … 30 V DC (Supply Class 2)
Leerlaufstrom (max.)	40 mA
Isolationsspannungsfestigkeit	500 V
Gehäuselänge	150 mm
Gehäusematerial	Zinkdruckguss (pulverbeschichtet)
Material	Mineralglas (Optik)
Schutzklasse	III, Betrieb an Schutzkleinspannung
Auswertung	digital
Bauform	Winkel
Schaltausgang	Gegentakt, 100 mA, NO/NC, umschaltbar
Schaltfunktion	Schließer (NO), Öffner (NC)
Spannungsfall (max.)	1 V
Schnittstelle	IO-Link (V1.1, COM2 38,4 kBd, Smart Sensor Profile)
Lichtquelle	LED
Wellenlänge	660 nm
Erfassungsbereich	158 mm (optische Achse)
Umgebungstemperatur	-25 … +60 °C
Schutzart	IP67
Anschluss	Stecker, M8, 3-polig
