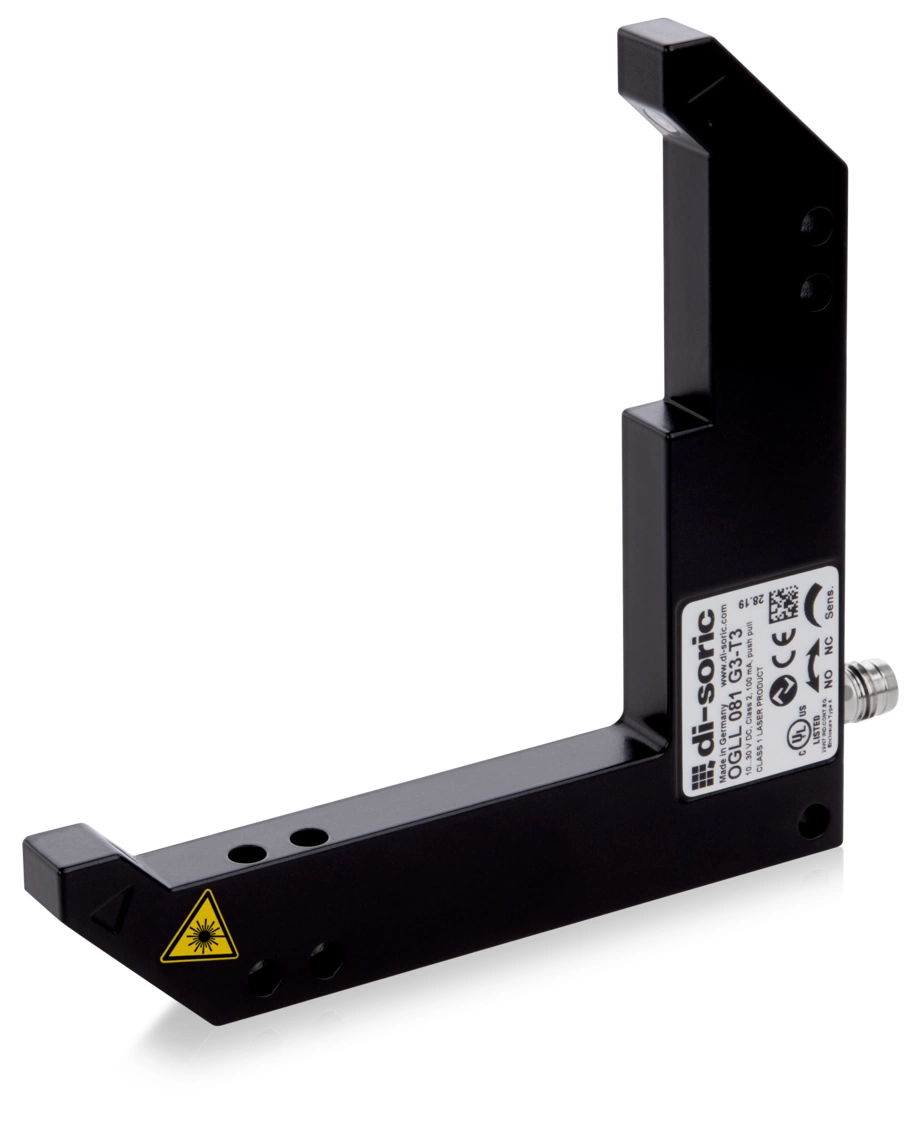

di-soric OGLL-081-G3-T3

Funktionsprinzip:: Optisch
Bauform:: Winkel
Erfassungsbereich:: 100 mm
Schaltausgang:: Gegentakt, 100 mA, NO/NC, umschaltbar
Lichtquelle:: Laser
Versorgungsspannung:: 10 … 30 V DC
Anschluss:: Stecker, M8

Preis und Verfügbarkeit auf Anfrage

Unsicher bei der Auswahl?

Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Beschreibung

Die Laser-Winkellichtschranke OGLL ist besonders für die Erkennung von Kleinteilen ab 0,05 mm geeignet. Durch kollimiertes Laser-Rotlicht wird eine hohe Genauigkeit des Schaltpunktes zwischen Sender und Empfänger über die komplette Gabelweite erreicht. Die Geräte arbeiten mit einem getakteten Rotlicht-Laser der augensicheren Laserklasse 1. Der gut sichtbare, kleine Laserpunkt ermöglicht auch bei hohem Umgebungslicht eine schnelle Justage zum Objekt.

- IO-Link

- 4 Betriebsmodi als IO-Link Parameter

- Anzugs-/ und Auschaltverzögerung als IO-Link Parameter

- Diagnose mit IO-Link

- Metallgehäuse

- Elektronik integriert

- Empfindlichkeit einstellbar

- Hohe Schaltfrequenz

- Hell- / Dunkelschaltung

- Helle Ring-LED

Technische Daten

Artikelnummer	OGLL-081-G3-T3
Funktionsprinzip	Optisch
Versorgungsspannung	10 … 30 V DC
Leerlaufstrom (max.)	30 mA
Isolationsspannungsfestigkeit	500 V
Gehäuselänge	105 mm
Gehäusematerial	Zinkdruckguss (schwarz, pulverbeschichtet)
Gewicht	136 g
Schutzklasse	III, Betrieb an Schutzkleinspannung
Auswertung	digital
Bauform	Winkel
Schaltausgang	Gegentakt, 100 mA, NO/NC, umschaltbar
Schaltfunktion	Schließer (NO), Öffner (NC)
Spannungsfall (max.)	1 V
Schnittstelle	IO-Link (V1.1, COM2 (38,4 kBd), Smart Sensor Profile)
Lichtquelle	Laser
Wellenlänge	655 nm
Erfassungsbereich	100 mm (optische Achse)
Umgebungstemperatur	-25 … +60 °C
Schutzart	IP67
Anschluss	Stecker, M8, 3-polig

Dokumente

Datenblatt di-soric OGLL-081-G3-T3
Datenblatt · DE · 1305 KB
Datenblatt herunterladen
