di-soric

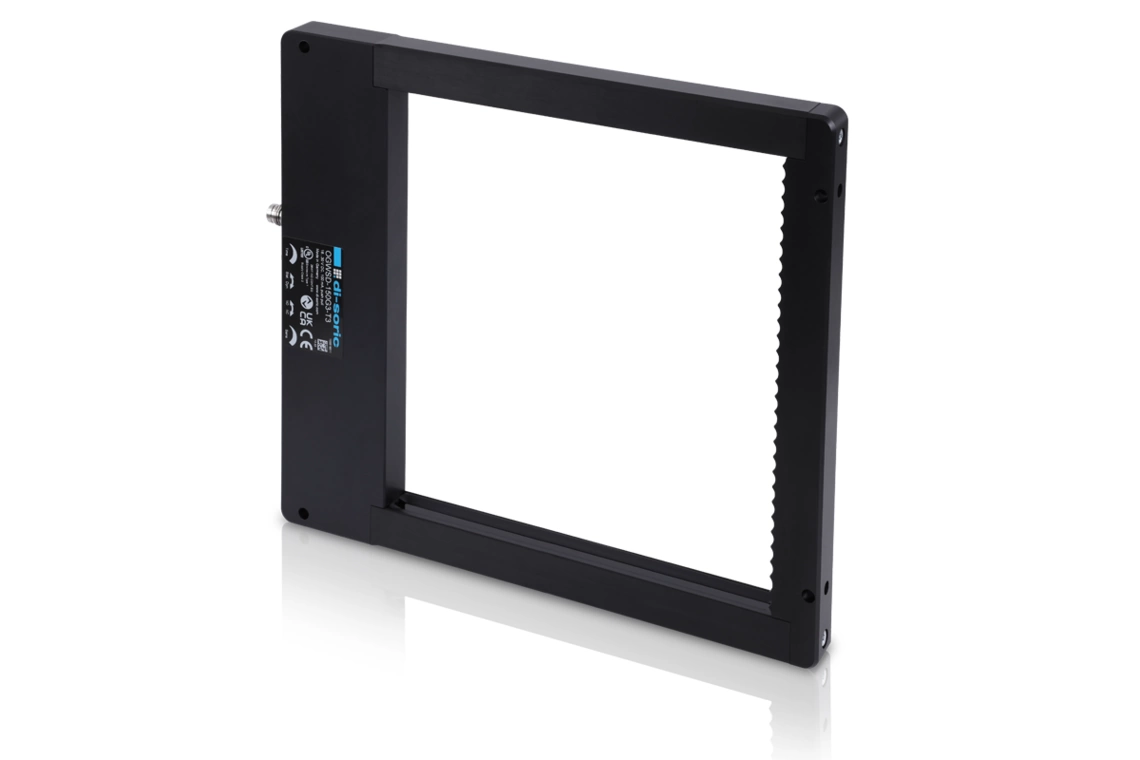

di-soric OGWSD-150G3-T3

Funktionsprinzip:: Optisch
Bauform:: Rahmen
Erfassungsbereich:: 150 x 142 mm
Schaltausgang:: Gegentakt, 100 mA, NO/NC, umschaltbar
Lichtquelle:: LED
Versorgungsspannung:: 18 … 30 V DC
Anschluss:: Stecker, M8

Preis und Verfügbarkeit auf Anfrage

Unsicher bei der Auswahl?

Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Beschreibung

Rahmenlichtschranken der Serie OGWSD verfügen über eine Rahmen-Bauform und erkennen Objekte in einem Bereich von bis zu 300 x 397 mm. Die Geräte eigenen sich ideal für die raue Maschinenumgebungen mit starker mechanischer Beanspruchung. Die OGWSD verfügt über ein robustes Metallgehäuse mit Prallschutz und Traverse und lässt sich über Potentiometer schnell einstellen. IO-Link bietet Vorteile bei der Konfiguration und Diagnose.

- IO-Link

- Rahmenbauform

- Robustes Metallgehäuse

- Prallschutz an den Optiken

- Traverse abnehmbar

- Hohe Auflösung

- Kurze Ansprechzeit

- Potentiometer zur Einstellung

- Arbeitsprinzip: dynamisch oder statisch

- 4 Betriebsmodi als IO-Link Parameter

Technische Daten

Artikelnummer	OGWSD-150G3-T3
Funktionsprinzip	Optisch
Versorgungsspannung	18 … 30 V DC
Leerlaufstrom (max.)	45 mA
Verpolschutz	Ja
Kurzschlussschutz	Ja
Gehäuselänge	201,5 mm
Gehäusematerial	Aluminium (schwarz, eloxiert)
Material	Kunststoff (Fenster)
Gewicht	442 g
Schutzklasse	III, Betrieb an Schutzkleinspannung
Auswertung	Schaltend, Dynamisch/statisch umschaltbar
Bauform	Rahmen
Schaltausgang	Gegentakt, 100 mA, NO/NC, umschaltbar
Schaltfunktion	Schließer (NO), Öffner (NC)
Spannungsfall (max.)	2 V
Schnittstelle	IO-Link V1.1.3, COM2 (Smart Sensor Profile), 2nd Edition V1.1 SSP 4.1.1
Lichtquelle	LED
Erfassungsbereich	150 x 142 mm
Anzeige	LED gelb - Schaltausgang
Ansprechzeit	0,05 ms
Umgebungstemperatur	-10 … +60 °C
Schutzart	IP67
Anschluss	Stecker, M8, 3-polig

Dokumente

Datenblatt di-soric OGWSD-150G3-T3
Datenblatt · DE · 827 KB
Datenblatt herunterladen
