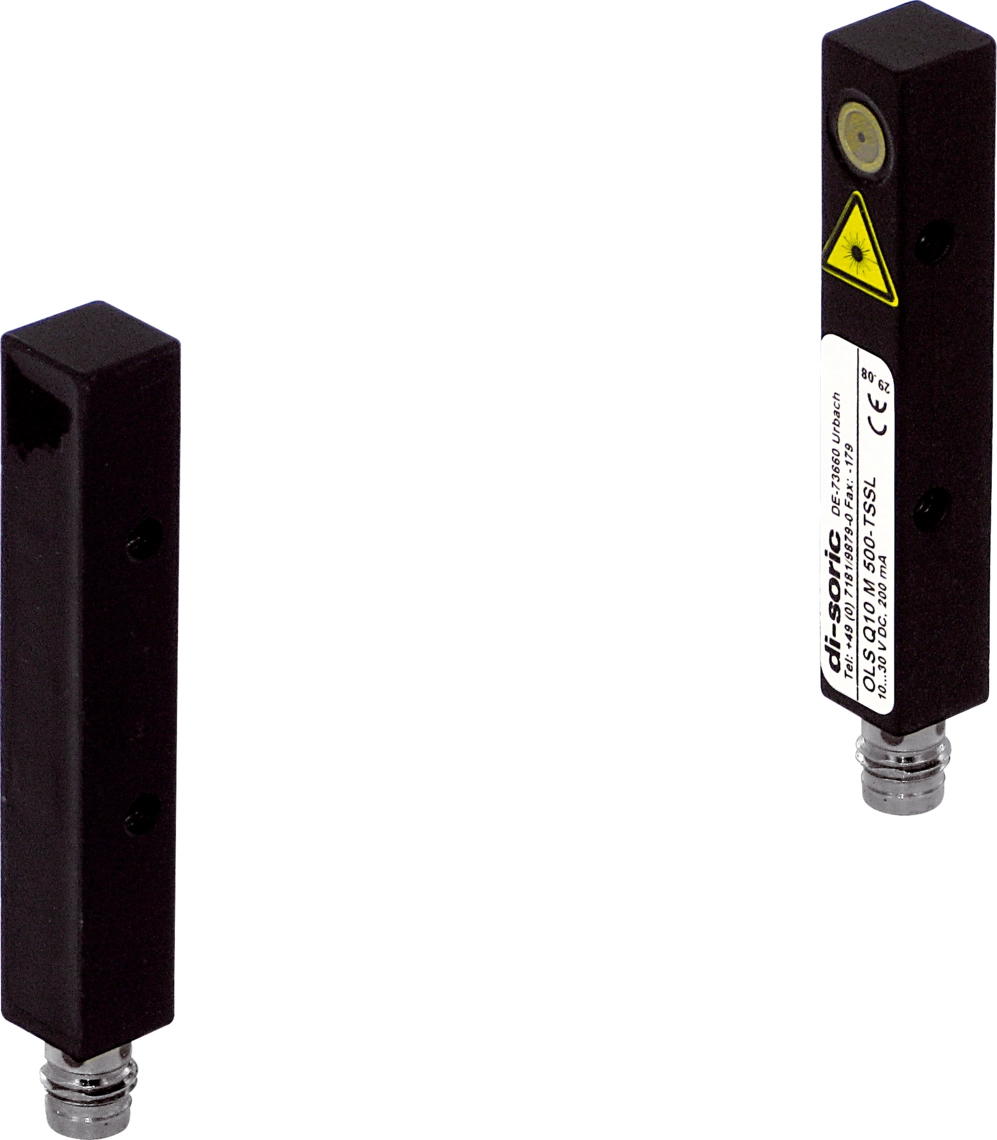

di-soric OLE-Q10-M-500-P2K-TSSL

Funktionsprinzip:: Optisch
Bauform:: Quader
Erfassungsbereich:: 0 … 500 mm
Schaltausgang:: pnp, 200 mA, NO
Lichtquelle:: Laser
Versorgungsspannung:: 10 … 35 V DC
Anschluss:: Stecker, M8

Preis und Verfügbarkeit auf Anfrage

Unsicher bei der Auswahl?

Ein technischer Ansprechpartner prüft Ihre Anwendung und empfiehlt die passende Konfiguration.

Anwendung prüfen lassen

Beschreibung

Die Geräte der Serie O-Q10 Miniatur sind die erste Wahl bei Anwendungen, in denen kompakte Laser-Einweglichtschranken zur Kleinteilerkennung benötigt werden. Die robusten Geräte mit Metallgehäuse und Metallstecker erfüllen durchgängig die sichere Laserklasse 1.

- Kompakte Bauform

- Hohe Auflösung, Schaltgenauigkeit, Schaltfrequenz

- Robustes Metallgehäuse

Technische Daten

Artikelnummer	OLE-Q10-M-500-P2K-TSSL
Funktionsprinzip	Optisch
Versorgungsspannung	10 … 35 V DC
Leerlaufstrom (max.)	30 mA
Isolationsspannungsfestigkeit	500 V
Gehäuselänge	10 mm
Gehäusematerial	Zinkdruckguss (schwarz, lackiert)
Material	Glas (Fenster)
Schutzklasse	III, Betrieb an Schutzkleinspannung
Auswertung	digital
Bauform	Quader
Schaltausgang	pnp, 200 mA, NO
Schaltfunktion	Schließer (NO)
Spannungsfall (max.)	2,5 V
Lichtquelle	Laser
Erfassungsbereich	0 … 500 mm
Schalthysterese (max.)	0,1 mm
Schaltfrequenz	2000 Hz
Umgebungstemperatur	0 … +50 °C
Schutzart	IP67
Anschluss	Stecker, M8, 3-polig
