OPT-CCD7538

Mit Brennweite 75 mm, Blende F3,8 – F16, Bildkreis Ø19,3 mm (1.2") gehört OPT-CCD7538 zur Serie „Crocodile-Makroobjektive“ von OPT Machine Vision. Außerdem: Arbeitsabstand 238,98 – 405,80 mm, C-Mount.

Die Crocodile-Serie fokussiert mit einer schwebenden Linsengruppe statt mit dem ganzen Objektivblock. So bleibt die Abbildung über den gesamten Nahbereich von 47 bis 412 mm scharf, bei bis zu 145 lp/mm für Pixel ab 3,45 µm und Sensoren bis 1,2" (Ø19,3 mm). Sie ersetzt in vielen Nahbereichsprüfungen ein telezentrisches Objektiv: Steckerstifte, Klebstoffraupen, Gewinde, kleine Metallteile.

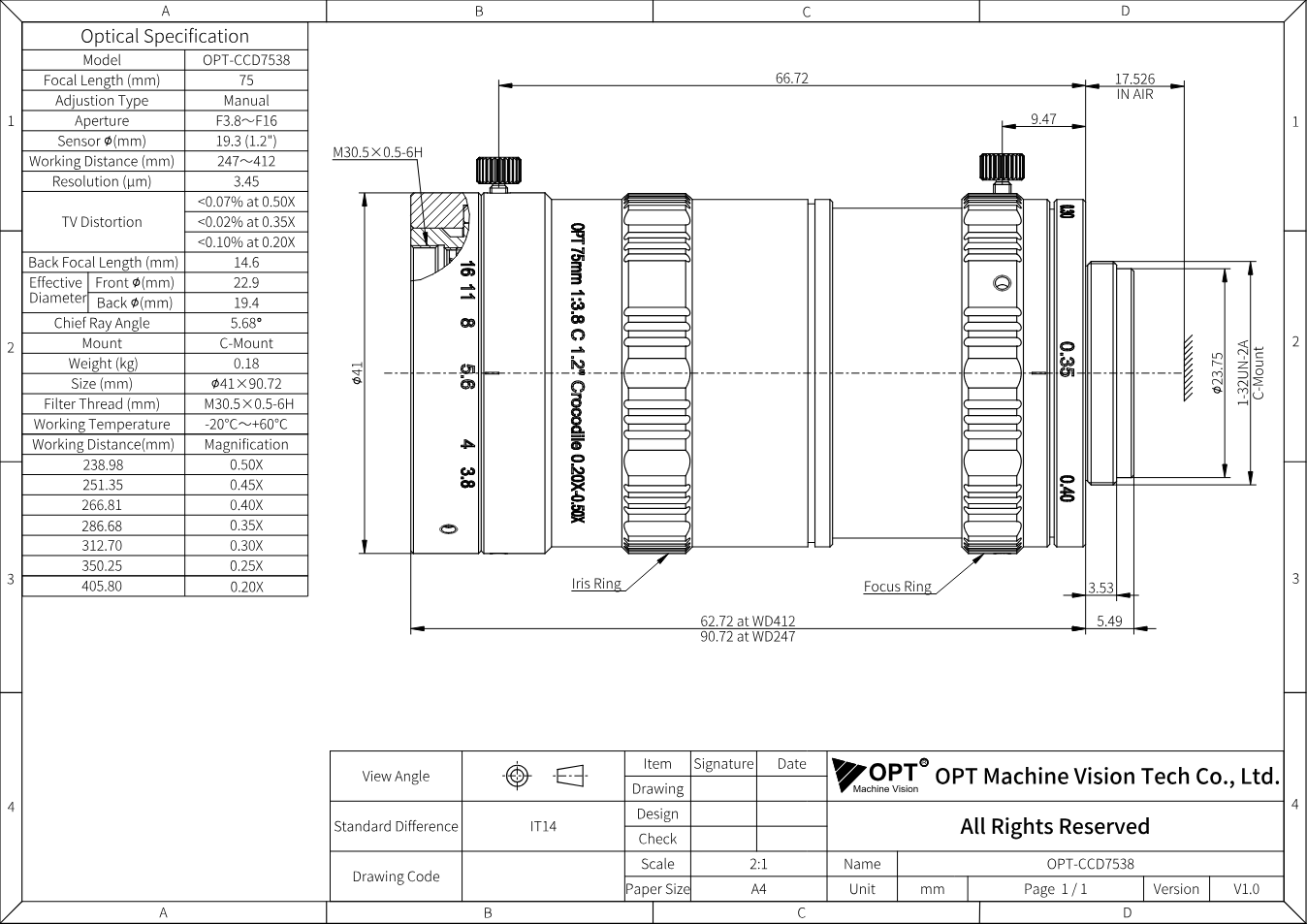

Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei, die technischen Daten stammen unverändert von OPT.
