OPT
OPT-TFL2528-29M
Hersteller-Artikelnummer: OPT-TFL2528-29M
Serie: 29-MP-Festbrennweiten
- Anschluss
- TFL-Mount
- Brennweite
- 25 mm
- Sensorgröße
- 1" | 4/3" | 44 mm
- Arbeitsabstand
- 140 mm bis ∞
- Blende
- F2.8-F32
- Filtergewinde
- M77 × 0,75
Preis und Verfügbarkeit auf Anfrage
Den Preis nennen wir individuell je Anfrage, abhängig von Konfiguration und Menge.
Unsicher bei der Auswahl?
Ein Mitarbeiter prüft Ihre Anwendung und empfiehlt die passende Konfiguration.
Anwendung prüfen lassenBeschreibung
OPT-TFL2528-29M, eine Festbrennweite der Serie „29-MP-Festbrennweiten“ von OPT, bringt Brennweite 25 mm, Blende F2,8 – F32, Bildkreis Ø44 mm mit. Dazu kommen Arbeitsabstand 140 mm – ∞, TFL-Mount.
Die 29-MP-Serie ist für großformatige Sensoren gerechnet - 29-Megapixel-Flächenkameras ebenso wie Zeilenkameras bis 8K mit 5-µm-Pixeln. Über das volle Bildfeld erreicht sie bis zu 100 lp/mm bei geringer Gesamtverzeichnung. Sie kommt zum Einsatz, wenn ein einzelnes Bild große Objekte mit hoher Detailtreue abbilden soll: Displays, Leiterplatten, Bahnware an Zeilenkameras.
Bei der Auswahl zählt das Zusammenspiel von Sensorgröße, Pixelgröße, Sichtfeld und Arbeitsabstand - die Brennweite allein sagt wenig. Wenn Sie uns Kamera und Prüfaufgabe nennen, prüfen wir die Kombination und schlagen bei Bedarf eine passende Beleuchtung dazu vor. Die Maßzeichnung liegt bei, die technischen Daten stammen unverändert von OPT.
Anschlussvariante des OPT-F2528-29M (TFL (M35×0.75)); Optik identisch, Auflagemaß 17.526 mm laut OPT-Tabelle.
Technische Daten
| Hersteller-Artikelnummer | OPT-TFL2528-29M |
|---|---|
| Brennweite | 25 mm |
| Schnittweite | 26,4 mm |
| Arbeitsabstand | 140 mm – ∞ |
| Blende | F2,8 – F32 |
| Abbildungsmaßstab | 0 – 0,179 × |
| Koaxiale Einkopplung | nein |
| Bildkreis | Ø44 mm |
| Sensorformat | 1" | 4/3" | 44 mm |
| Verzeichnung | <0,9 % |
| Maximales Sichtfeld (H × V) | 28,7°× 21,7° | 39,6°× 30,2° | 70,3°× 55,7° |
| Filtergewinde | M77×0,75-6H |
| Objektivbauart | Festbrennweite |
| Anschluss | TFL-Mount |
| Auflagemaß | 17,526 mm |
Herstellerangaben: OPT Machine Vision, abgerufen am 2026-09-03

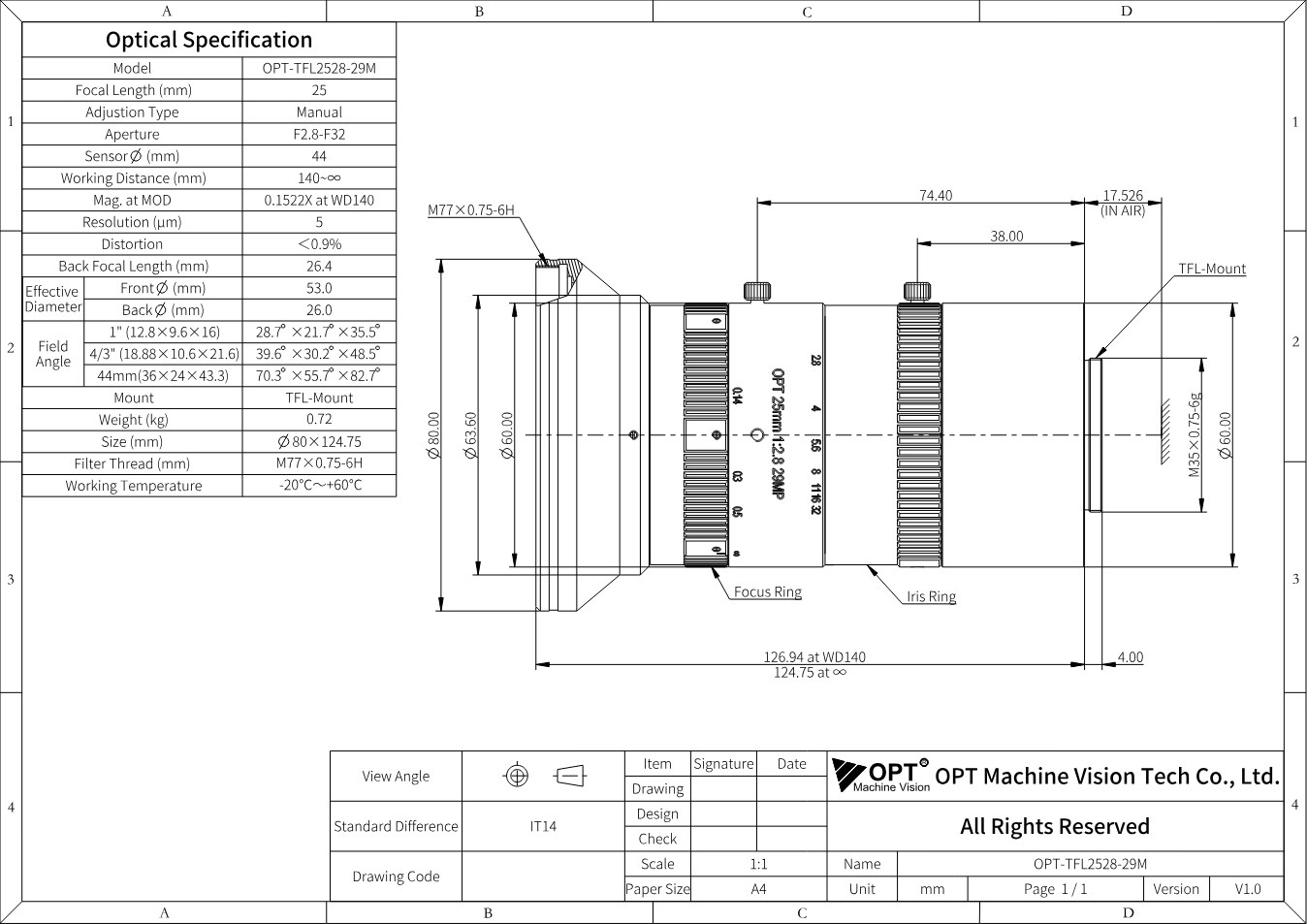

Maßzeichnung
Dokumente
- Datenblatt herunterladen
Datenblatt mit Maßzeichnung OPT-TFL2528-29M (PDF)
Datenblatt · EN · 325 KB
- Datenblatt herunterladen
Optische Daten (MTF) OPT-TFL2528-29M
Datenblatt · EN · 263 KB
- Datenblatt herunterladen
29-MP-Festbrennweiten – Serienbroschüre OPT
Datenblatt · EN · 1358 KB
